製作例−１　ＵＳＢ−ＩＯに接続する焦電型赤外線センサ　＆　交流スイッチ

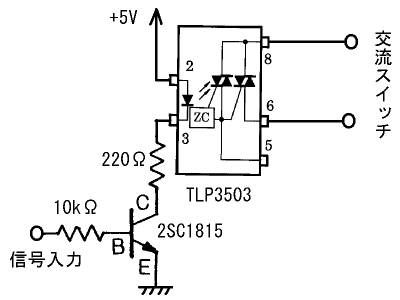

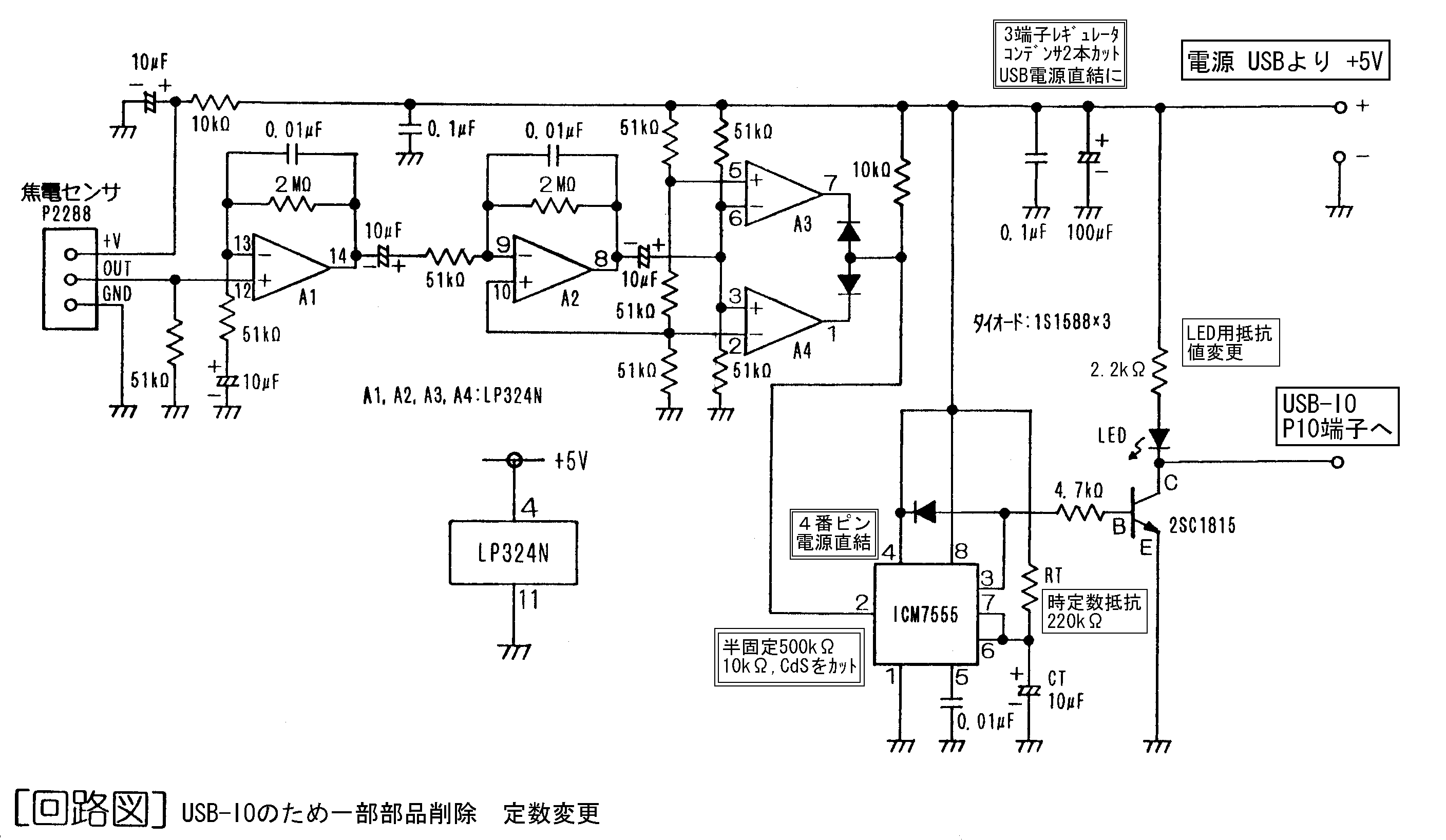

◇焦電型赤外線センサには、秋月電子通商の焦電型 　赤外線センサ人体検出キットVer2を使用しました。 　USB-IOに接続するため一部部品が不要になります。 　また、定数を変えるものがあります。 　原図と改変図を参考に部品の組立をしてください。 　原図 ured.png(66k)　／　改変図 ured-a.png(41k) 　(キット付属回路図を転用させていただきました) ◇交流スイッチには、東芝の半導体TLP3503を使用 　しました。TLP3503は、２次側がトライアックになった 　フォトカプラです。１次側のトリガ電流に10mA必要 　なため、トランジスタで電流増幅をしています。 ※注1 トライアック(TRIAC)は交流回路用電子スイッチ ※注2 フォトカプラは１次−２次間を絶縁し、赤外線で 　　　　信号を伝えるようにした半導体素子

製作編　焦電型赤外線センサとUSB-IOとの接続

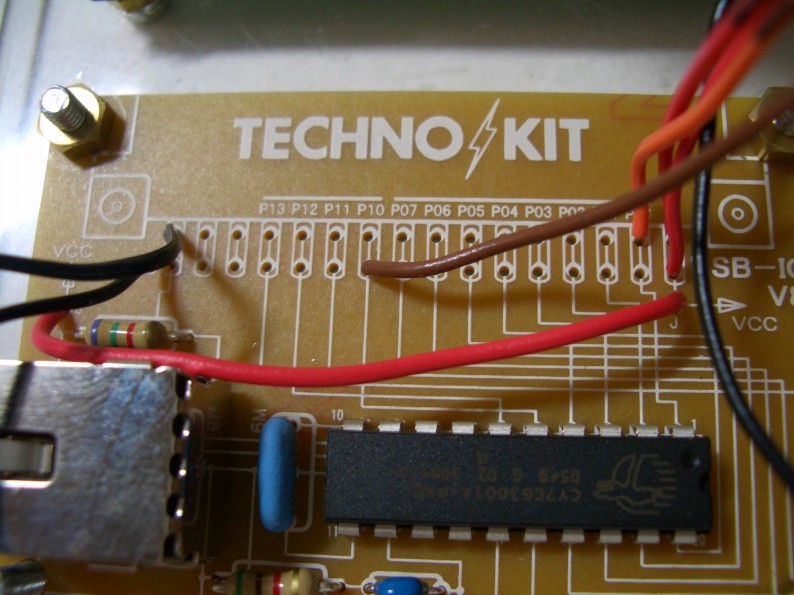

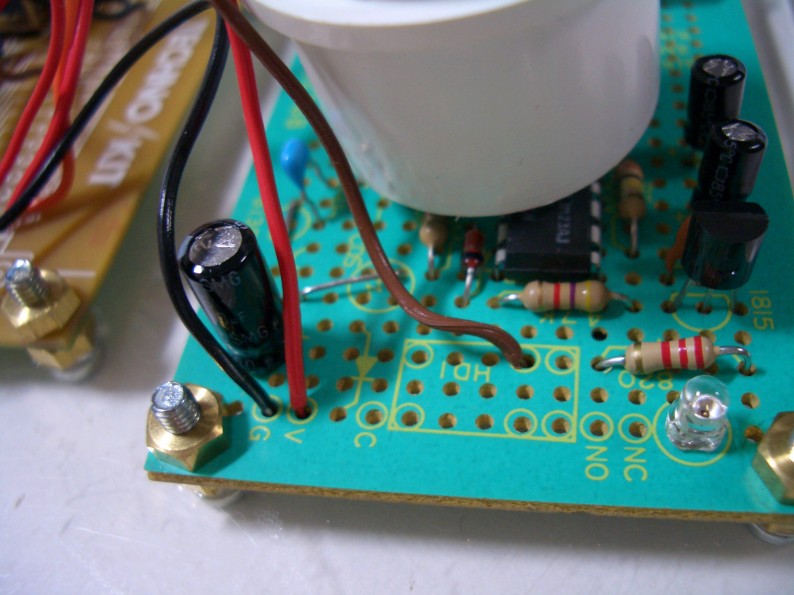

�@　写真茶色の線はセンサの出力です。これをUSB-IOのポート10へ接続してください。 �A　写真赤色の線は電源＋Vラインです。センサのVとUSB-IOのVCCとを接続してください。 �B　写真黒色の線は電源アースラインです。センサのGとUSB-IOのGNDとを接続してください。 注　LEDの上の抵抗器2.2kΩはLEDの電流制限用です。上記改変図では2kΩですが、いずれでもかまいません。

製作編　交流スイッチとUSB-IOとの接続

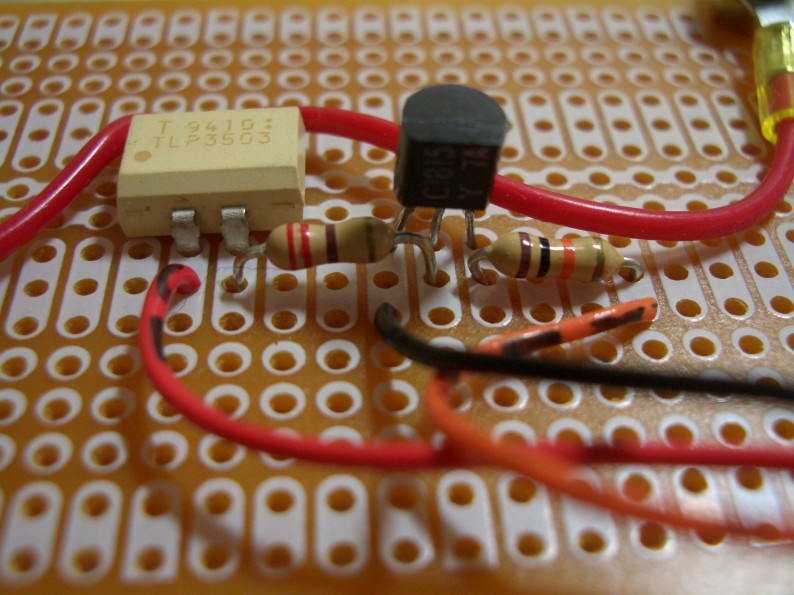

	�@　２次側が交流回路ですので、絶縁に十分気をつけて 　製作してください。 �A　写真橙色の線は入力端子です。これをUSB-IOの 　　　ポート00へ接続してください。 �B　写真赤色の線は電源＋Vラインです。TLP3503の 　アノードとUSB-IOのVCCとを接続してください。 �C　写真黒色の線は電源グランドラインです。 　トランジスタのエミッタとUSB-IOのGNDとを接続して 　ください。 ※注1 TLP3503は単体で0.3Aまでとなっていますが、 　　　回路電流には十分気をつけてください。 ※注2 回路製作は、あくまで自己責任です。 　　　　リスクを覚悟の上で挑戦してください。

製作編　USB-IOとの接続

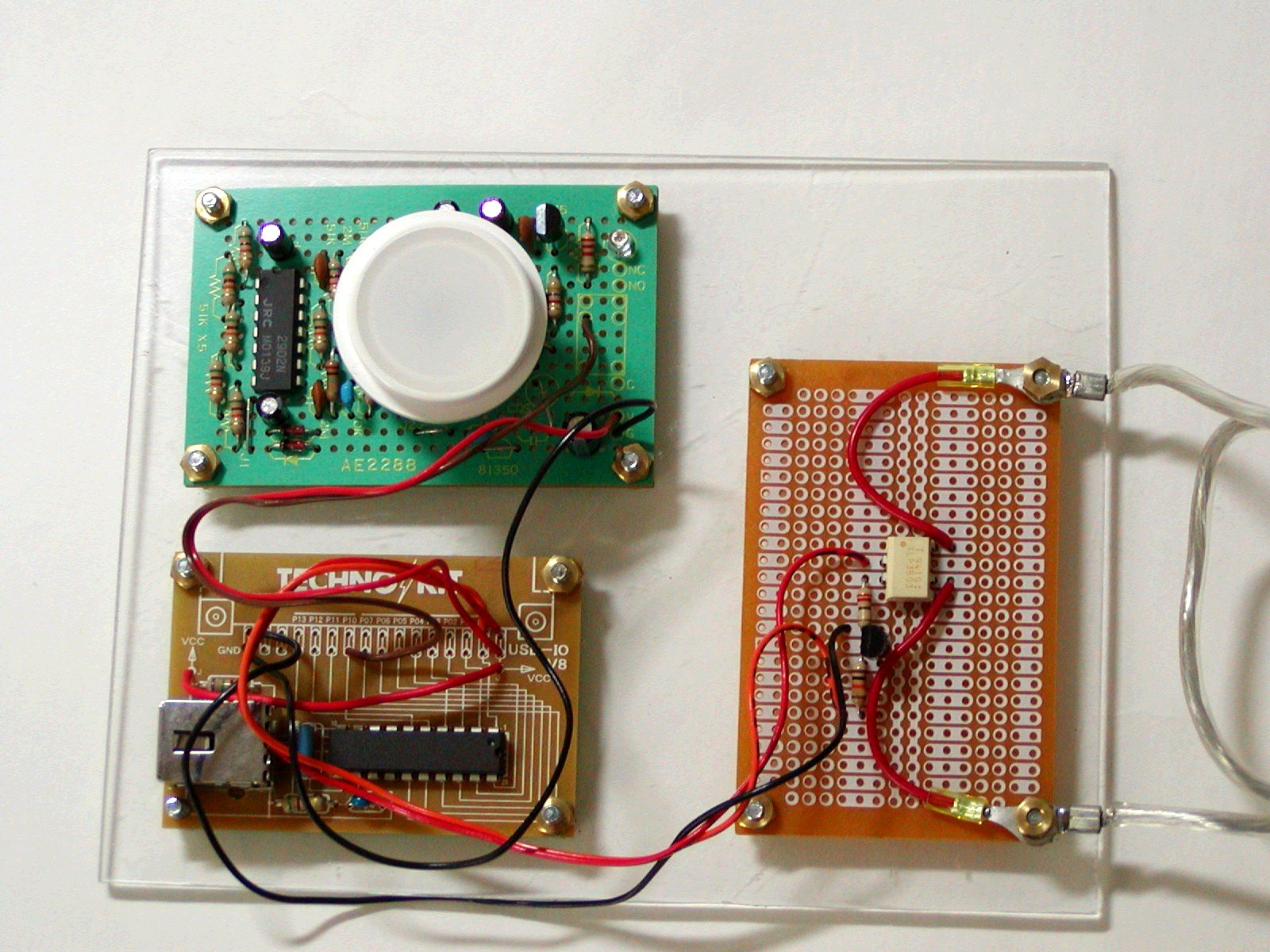

�@　写真茶色の線はセンサの出力です。これをUSB-IOのポート10へ接続してください。 �A　写真橙色の線はＡＣスイッチ入力です。これをUSB-IOのポート00へ接続してください。 �B　写真赤色の線は電源＋Vラインです。USB-IOのVCCとセンサおよび交流スイッチの+Vとを接続してください。 �C　写真黒色の線は電源アースドラインです。USB-IOのGNDとセンサおよび交流スイッチのアースと接続してください。 注　LEDの上の抵抗器2.2kΩはLEDの電流制限用です。上記改変図では2kΩですが、いずれでもかまいません。

製作編　組み立て

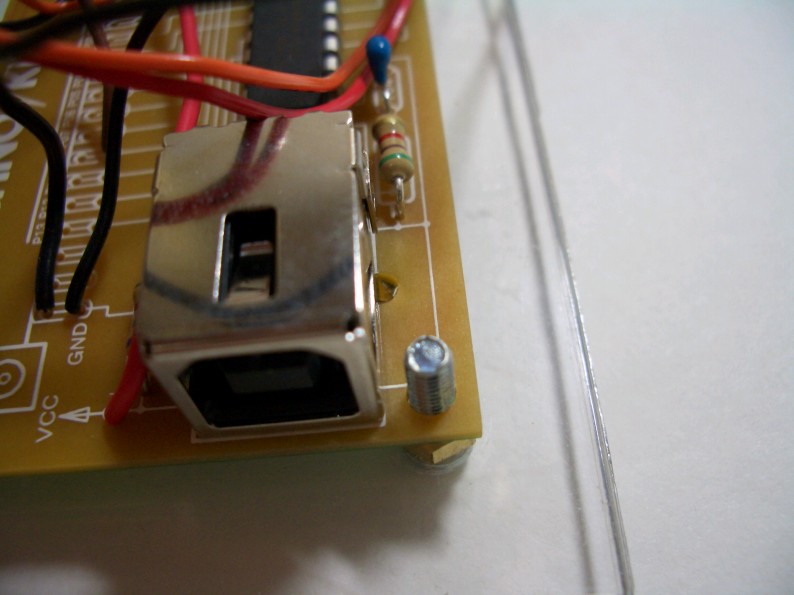

注　写真ＵＳＢコネクタに隣接する穴の周囲は、プリント基板のアートワークが+Vになっています。 　　基板をネジで写真のように固定する場合、ナットがＵＳＢコネクタケース（アースにつながっている）に接触すると 　　ショートします。取り扱いには十分注意してください。
