〔　ＢＡＳＩＣインタプリタのためのＵＳＢポート制御プログラム[ USBcnct.dll / CallHspUSB.dll　]　〕

　"USBcnct.dll"は、テクノキット社のＵＳＢ−ＩＯを、【（仮称）十進ＢＡＳＩＣ】からの制御を可能にするドライバです。
　使用法は同梱のBASICファイルを見てください。

　"CallHspUSB.dll"は､同ＵＳＢ−ＩＯを、HSP用として公開されている"hspusbio.dll"を汎用に利用できるドライバです。
　一般的な高級言語から利用できます。



（仮称）十進ＢＡＳＩＣについて ⇒
ＵＳＢｃｎｃｔ.ｄｌｌについて ⇒
USBcnct.dllソースリストについて ⇒
ｈｓｐｕｓｂｉｏ.ｄｌｌについて ⇒
ｃａｌｌｈｓｐｕｓｂ.ｄｌｌについて ⇒
callhspusb.dllソースリストについて ⇒
（仮称）十進ＢＡＳＩＣについて

　（仮称）十進ＢＡＳＩＣは、文教大白石和夫氏により公開されているＦｕｌｌ　ＪＩＳ規格に基づくＢＡＳＩＣインタプリタです。
　実行ウィンドウは、プログラム作成用、テキスト用、グラフィック用に分かれ、プログラムウィンドウに記述したリストを即実行できます。
　ＶＢに比べわずかな概念で使用できるため、教育用として初心者に最適な言語であると思います。
↓（仮称）十進ＢＡＳＩＣを実行中の様子
（仮称）十進ＢＡＳＩＣのページへ　⇒　
↑先頭へ戻る


ＵＳＢｃｎｃｔ.ｄｌｌ
　USBcnct.dllは、一般のユーザが容易に（仮称）十進ＢＡＳＩＣからＵＳＢ−ＩＯの制御のできること目的に開発しました。
　このドライバは、直接HID.DLLとデータの送受信を行い、その値を十進数で表示します。
　また、ＢＡＳＩＣ側にも実行時にリンクする外部関数群(USBcnct.BAS)を用意しましたので、これを実行時にMERGEし、
　中学生レベルでも簡単に制御プログラムの制作が可能になると思います。
USBcnct.dllダウンロード　⇒　
↑先頭へ戻る


ｈｓｐｕｓｂｉｏ.ｄｌｌ
　hspusbio.dllは、簡易言語ＨＳＰでＵＳＢ−ＩＯを制御するために川平航介氏が開発されたドライバです。
　ＵＳＢ−ＩＯ自体は、HID(Human Interface Device:マウスやキーボード等人間が低速で操作する装置)デバイスとしてWindowsに認識されます。
　HIDへの入出力は、Windowsに組み込まれているHID.DLLが担当しています。hspusbio.dllは、高級言語向きの外部関数を実装し、 実際の処理にHID.DLLを呼び出すことで、高級言語からのＵＳＢ制御を容易にします。
びんずめ堂USB-IO用プラグインのページへ　⇒　
↑先頭へ戻る


ｃａｌｌｈｓｐｕｓｂ.ｄｌｌ
　CallHspUSB.dllは、一般のユーザが容易に（仮称）十進ＢＡＳＩＣからＵＳＢ−ＩＯの制御のできること目的に開発しました。
　このドライバは、hspusbio.dllを通してHID.DLLとデータの送受信を行います。 高級言語とこのドライバのデータのやりとりを全て整数型の関数に統一することで、操作の簡便化を図りました。
　また、ＢＡＳＩＣ側にも実行時にリンクする外部関数群(USBCALL.BAS)を用意しましたので、 中学生レベルでも簡単に制御プログラムの制作が可能になると思います。
　BASIC.EXE,hspusbio.dll,CallHspUSB.dllの３ファイルを同じフォルダに入れご利用ください。

 callhspusb.dllのダウンロード　⇒　

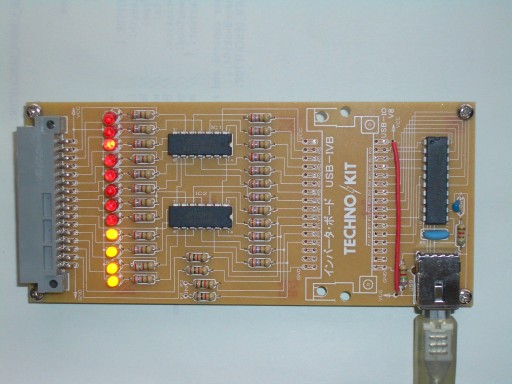

↑　（仮称）十進ＢＡＳＩＣにより制御されるＵＳＢ−ＩＯ
↑先頭へ戻る


ソースリスト
USBcnct.dllのソースリスト(一部)
unit　HIDCall;
{　Copyright(c)　Kato　Yasuhisa　2011　}
interface

uses
　　Windows,　Messages,　SysUtils,　Classes,　Graphics,　Controls,　Forms,　Dialogs,
　　StdCtrls,　Buttons,　JvHidControllerClass,　ExtCtrls;

type
　　TReport=record
　　　　ReportID:Byte;
　　　　data:array　[0..7]　of　Byte;
　　end;

　　TMainForm　=　class(TForm)
　　　　HidCtl:　TJvHidDeviceController;
　　　　Edit1:　TEdit;
　　　　Timer1:　TTimer;
　　　　Edit2:　TEdit;
　　　　Label1:　TLabel;
　　　　Label4:　TLabel;
　　　　Label5:　TLabel;
　　　　Edit3:　TEdit;
　　　　Label2:　TLabel;
　　　　Label3:　TLabel;
　　　　procedure　FormActivate(Sender:　TObject);
　　　　procedure　HidCtlDeviceChange(Sender:　TObject);
　　　　procedure　Timer1Timer(Sender:　TObject);
　　public
　　　　Activated:　Boolean;
　　end;

const　myvid=$12ED　;　//テクノキット　VID=$12ED
　　　　　　mypid=$1003　;　//テクノキット　PID=$1003

var
　　MainForm:　TMainForm;
　　HidData:TReport;
　　MyDev:TJvHidDevice　;
　　rddata:integer　;
implementation

{$R　*.dfm}

procedure　TMainForm.FormActivate(Sender:　TObject);
begin
　　if　not　Activated　then　Activated　:=　True　;
end;

procedure　TMainForm.HidCtlDeviceChange(Sender:　TObject);
begin
　　MyDev.Free　;
　　Edit3.Text:='　切断'　;　Edit1.Text:=''　;
　　while　HidCtl.CheckOut(mydev)　do
　　begin
　　　　if　(MyDev.Attributes.VendorID=myvid)and(MyDev.Attributes.ProductID=mypid)　then　begin
　　　　　　MyDev.NumInputBuffers　:=　128;
　　　　　　MyDev.NumOverlappedBuffers　:=　128;
　　　　　　Edit3.Text:='　接続'　　;
　　　　　　exit　;
　　　end;
　　end;
end;


function　bytefromstr(s:string):byte　;
var　l,ll:string[4]　;
　　　　cc:array[0..4]　of　char　absolute　l　;
　　　　i:byte　;
begin
　l:=s　;　ll:=''　;
　if　l=''　then　begin　bytefromstr:=0　;　exit　end　;
　for　i:=1　to　length(l)　do　if　cc[i]　in　['0'..'9']　then　ll:=ll+cc[i]　;
　if　ll=''　then　begin　bytefromstr:=0　;　exit　end　;
　bytefromstr:=strtoint(ll)　;
end　;

procedure　USBOpen　;　stdcall　;　export　;
begin
　MainForm:=tMainForm.Create(Application);
　MainForm.Show;
end　;

procedure　USBWrite(d:integer)　;　stdcall　;　export　;
var　written:dword　;
　　　　　b,i:integer　;
　　　　　s:string　;
begin
　if　mydev=nil　then　exit　;
　if　d　in　[0..255]　then　b:=d　else　b:=255　;
　case　b　of
　　0..9:s:='　　　'+inttostr(b)+'D'　;
　　10..99:s:='　　'+inttostr(b)+'D'　;
　　100..255:s:='　'+inttostr(b)+'D'　;
　end　;
　MainForm.Edit1.Text:=s　;
　with　Hiddata　do　begin
　　ReportID:=0　;
　　data[0]:=　1　;
　　data[1]:=　b　;
　　for　i:=2　to　7　do　data[i]:=　0　;
　end　;
　if　mydev.OpenFile　then　begin
　　　myDev.WriteFile(HidData,　mydev.Caps.InputReportByteLength,Written);
　　　mydev.CloseFile　;
　end　;

　with　Hiddata　do　begin
　　ReportID:=0　;
　　data[0]:=　2　;
　　data[1]:=　15　;
　　for　i:=2　to　7　do　data[i]:=　0　;
　end　;
　if　mydev.OpenFile　then　begin
　　　myDev.WriteFile(HidData,　mydev.Caps.InputReportByteLength,Written);
　　　mydev.CloseFile　;
　end　;
end　;

function　ReadUSBPort:integer　;
var　written:dword　;
　　　　rslt:boolean　;
　　　　i:integer　;
begin
　if　mydev=nil　then　begin　ReadUSBPort:=-1　;　exit　;　end　;
　if　mydev.OpenFile　then　begin
　　　with　Hiddata　do　begin
　　　　ReportID:=0　;
　　　　data[0]:=4　　;　　　　　//　Port-Bを指定
　　　　data[1]:=15　;　　　　　//　Port-BをＨに
　　　　for　i:=2　to　7　do　data[i]:=　0　;
　　　end　;
　　　myDev.WriteFile(HidData,　mydev.Caps.InputReportByteLength,Written);
　　　with　Hiddata　do　begin
　　　　ReportID:=0　;
　　　　data[0]:=　4　;　　　　　//　Port-Bを指定
　　　　data[1]:=15　;　　　　　//　Port-BをＨに
　　　　for　i:=2　to　7　do　data[i]:=　0　;
　　　end　;
　　　rslt:=myDev.ReadFile(HidData,　mydev.Caps.OutputReportByteLength,Written);
　　　rslt:=myDev.ReadFile(HidData,　mydev.Caps.OutputReportByteLength,Written);
　　　if　rslt　then　ReadUSBPort:=HIDdata.data[1]　else　ReadUSBPort:=-1　;
　　　mydev.CloseFile　;
　end　;
end;

function　USBRead(d:integer):integer　;
begin
　USBRead:=ReadUSBPort　;
end　;

procedure　USBClose　;
begin
　mydev.Free　;
end　;

procedure　TMainForm.Timer1Timer(Sender:TObject);
var　s:string　;
　　　　r:integer　;
begin
　r:=ReadUSBPort　;　s:=''　;
　if　r　in　[0..255]　then　begin
　　　　　case　r　of
　　　　　　0..9:　s:='　　　'+inttostr(r)+'D'　;
　　　　　　10..99:　s:='　　'+inttostr(r)+'D'　;
　　　　　　100..255:　s:='　'+inttostr(r)+'D'　;
　　　　　end　;
　　　　　Edit2.Text:=s　;
　　　end　;
end;

exports
USBOpen　,　USBWrite　,　USBRead　,　USBClose　;

end.
↑先頭へ戻る


ソースリスト 十進BASICによるUSB-IO制御法はこちらへ
callhspusb.dllのソースリスト
　unit CallHspdll;

　interface
　uses Dialogs ;
　function Usbfind:integer ; stdcall;
　function UsbOut(p,d:integer) : integer ; stdcall;
　function UsbInp(p:integer):integer ; stdcall;
　function UsbClose : integer ; stdcall;

　implementation
　function FUsbFind(p1,p2,p3,p4:integer): shortint; stdcall; external 'hspusbio.dll' name '_uio_find@16';
　function FUsbOut(p1,p2,p3,p4:integer): shortint; stdcall; external 'hspusbio.dll' name '_uio_out@16';
　function FUsbInp(var p1:integer; p2,p3,p4:integer):shortint; stdcall; external 'hspusbio.dll' name '_uio_inp@16';
　function FUsbClose(p1,p2,p3,p4:integer): shortint; stdcall; external 'hspusbio.dll' name '_uio_free@16';

　function Usbfind:integer ;
　var r:integer ;
　begin
　 r:=FUsbFind(0,0,0,0) ;
　 case r of
　 {0:showmessage('正常に起動') ;}
　 -1:showmessage('必要なドライバ(HSPUSBIO.DLL)が見つかりません');
　 -2:showmessage('USB-IOが接続されていません');
　 end;
　 Usbfind:=r ;
　end ;

　function UsbOut(p,d:integer) :integer ;
　var r:integer ;
　begin
　 if not(p in [0..1]) then begin showmessage('出力ポートは０または１です') ; UsbOut:=-1 ; exit ; end ;
　 if not(d in [0..255]) then begin showmessage('出力データは０〜２５５の間です') ; UsbOut:=-1 ; exit ; end ;
　 r:=Usbfind ; if r<0 then begin UsbOut:=-1 ; exit ; end ;
　 r:=FUsbOut(p,d,0,0) ; if r =-1 then showmessage('異常終了しました');
　 UsbOut:=r ;
　end ;

　function UsbInp(p:integer):integer ;
　var r,d:integer ;
　begin
　 if not(p in [0..1]) then begin showmessage('入力ポートは０または１です') ; UsbInp:=-1 ; exit ; end ;
　 r:=Usbfind ; if r<0 then begin UsbInp:=-1 ; exit ; end ;
　 r:=FUsbInp(d,p,0,0) ; {FUsbInp関数パラメータ：値を返す変数(ポインタ型),ポート番号,0,0}
　 case r of
　 -1:begin showmessage('命令を実行できませんでした') ; UsbInp:=0 ; exit ; end ;
　 -2:begin showmessage('データの取得に失敗しました') ; UsbInp:=0 ; exit ; end ;
　 end ;
　 UsbInp:=d and 255 ;
　end ;

　function UsbClose : integer ;
　begin
　 FUsbClose(0,0,0,0) ; UsbClose:=0 ;
　end ;

　exports
　Usbfind name 'Usbfind',
　UsbOut name 'UsbOut',
　UsbInp name 'UsbInp',
　UsbClose name 'UsbClose' ;
　end.
