使用グラインダー
日立工機PDA-100F

カーボン角パイプの切断にはグラインダーや切断砥石などを使用してください。

リョービ切断機　C-12NA

サンドホイル
ニューレジストン㈱#C-80

スキルタッチ
日本レジボン㈱砥材AC#36

　カーボンジョイントの下処理

接着する為にカーボンジョイントの内側をサンディングします。

三共理化学株式会社ハンディカムサンダー
http://www.sankyorikagaku.co.jp/index.html

こちらのエアーツールを使用すると効率よくサンディング出来ます。

-接着前の下処理をします(サンディングする)

	荒らした表面に接着剤を塗布し、ジョイント側に差し込みます。(完全硬化時間に達するまで固定しておく)角パイプとジョイントが同素材なので一体感が得られます。カーボン角パイプ専用ジョイントを使用される場合は、ジョイントの方に接着剤充填の為のスキマがあるので、この場合に使用する接着剤は、硬化後にゆがみや収縮が極力少ない、クイックメンダーを使用します。 (クイックメンダーが充填剤用の接着剤なので)
カーボンジョイントを接着する場合と、Lアングルやプレート材を接着する場合では、その部位によって接着の目的が変わります。充填して硬化させる所には充填剤用の接着剤、面で強度を持たせる部分は薄く塗っても強力に接着出来る接着剤。当社では併記しています、クイックメンダーやペガロックが使用実績が多く、こちらをお勧めしていますが、目的が同じ製品ならば他社接着剤でも構いません。

2020/09/01更新 Lアングルと補強カーボン板で接着する仕様の場合補強板の大きさが、通常サイズ(角パイプ断面のサイズ×2)と、通常サイズ×1.5倍のものも承りますので接着による強度を高めたい場合はご相談下さい。角パイプにLアングル等を接着する場合は接着膜が薄くても接着力が強い、ペガロックの使用をお勧めします。ペガロックは硬化までの収縮率が大きい接着剤なので、塗布後、クランプ等で固定し、極力接着層を薄くします。

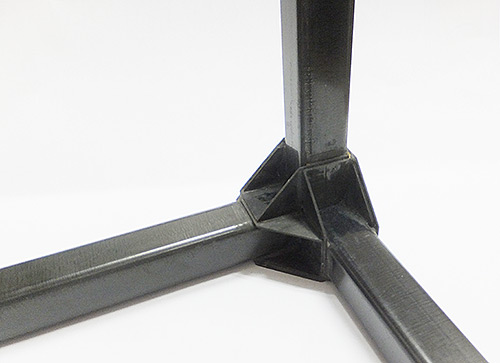

カーボン角パイプと専用ジョイントを使用して製作しました。
製作例1/トラス　　タテ300ミリ×ヨコ300ミリ×長さ2000ミリ　重量3.7kg 使用した角パイプ/30角　厚み0.9ミリ

製作例2/WingBox ラジコン模型飛行機格納箱　　1560ミリ×860ミリ×390ミリ　骨組み総重量3.3kg 使用した角パイプ・角パイプ専用ジョイント/30角　厚み0.9ミリ ↓完成品重量　8Kg↓

製作例3/ハシゴ幅410ミリ×長さ3000ミリ　重量2.3kg 使用角パイプ/30角　厚み1.35ミリ・0.9ミリ
	製作例4/ビデオカメラケース幅590ミリ×奥行き360ミリ×高さ385ミリ　重量3.0kg 使用角パイプ/30角　厚み0.9ミリ　他/ポリカーボネート板
貸し出し用カーボン角パイプ構造品使用カーボン角パイプ/60×60×厚み1.8㎜　カーボンジョイント/60角用

カーボン角パイプに穴をあける場合、穴数が少数であればハイスのキリでもあけられます。穴数が多い場合は超硬のキリを使用してください。ポップリベットを打つには手軽なハンドリベッター(写真①)もありますが、数を多く打つ場合は効率のよいエアツールのリベッターがあると便利です。(写真②)

	ポップリベット・ファスナー㈱㈱ロブテックス MMCコベルコツール㈱ OSGコーポレーション

-カーボン角パイプに穴をあけてナットを取り付ける

リベットと同様にナットを取り付ける場合も数が少なければ手軽なハンドナッターを使用するとよいでしょう。(写真①)数が多い場合はエアツールのナッターがあると便利です。(写真②)リベット・ナットは下記のメーカーの物を使用しています。

ポップリベット・ファスナー㈱

TAP/D-HR-43
リベットボディ材質：
アルミニウム合金（A5052）
マンドレル材質：
スチール（硬鋼線）

㈱ロブテックス
NAD-4M
スタンダードナット　
材質/アルミニウム合金(JIS A5056)

㈱ロブテックス
NTK-4M20
スタンダードナット　
材質/ステンレス
(JIS SUS303)

	荒らした表面に接着剤を塗布し、ジョイント側に差し込みます。(完全硬化時間に達するまで固定しておく)角パイプとジョイントが同素材なので一体感が得られます。カーボン角パイプ専用ジョイントを使用される場合は、ジョイントの方に接着剤充填の為のスキマがあるので、この場合に使用する接着剤は、硬化後にゆがみや収縮が極力少ない、クイックメンダーを使用します。 (クイックメンダーが充填剤用の接着剤なので)
カーボンジョイントを接着する場合と、Lアングルやプレート材を接着する場合では、その部位によって接着の目的が変わります。充填して硬化させる所には充填剤用の接着剤、面で強度を持たせる部分は薄く塗っても強力に接着出来る接着剤。当社では併記しています、クイックメンダーやペガロックが使用実績が多く、こちらをお勧めしていますが、目的が同じ製品ならば他社接着剤でも構いません。

2020/09/01更新 Lアングルと補強カーボン板で接着する仕様の場合補強板の大きさが、通常サイズ(角パイプ断面のサイズ×2)と、通常サイズ×1.5倍のものも承りますので接着による強度を高めたい場合はご相談下さい。角パイプにLアングル等を接着する場合は接着膜が薄くても接着力が強い、ペガロックの使用をお勧めします。ペガロックは硬化までの収縮率が大きい接着剤なので、塗布後、クランプ等で固定し、極力接着層を薄くします。

カーボン角パイプと専用ジョイントを使用して製作しました。
製作例1/トラス　　タテ300ミリ×ヨコ300ミリ×長さ2000ミリ　重量3.7kg 使用した角パイプ/30角　厚み0.9ミリ

製作例2/WingBox ラジコン模型飛行機格納箱　　1560ミリ×860ミリ×390ミリ　骨組み総重量3.3kg 使用した角パイプ・角パイプ専用ジョイント/30角　厚み0.9ミリ ↓完成品重量　8Kg↓

製作例3/ハシゴ幅410ミリ×長さ3000ミリ　重量2.3kg 使用角パイプ/30角　厚み1.35ミリ・0.9ミリ
	製作例4/ビデオカメラケース幅590ミリ×奥行き360ミリ×高さ385ミリ　重量3.0kg 使用角パイプ/30角　厚み0.9ミリ　他/ポリカーボネート板
貸し出し用カーボン角パイプ構造品使用カーボン角パイプ/60×60×厚み1.8㎜　カーボンジョイント/60角用

～カーボン角パイプと専用のカーボンジョイント同士を接合する～ここではアクリル系接着剤バーサロックを使用して角パイプとジョイントを接合する方法をご紹介します。又、参考製作例としてビデオカメラケースやトラス、はしごの写真を掲載しました。
-カーボン角パイプを切断する

ポップリベットを打って金属やプラスチックなどの他素材を取り付けたりナットを取り付けてボルト絞めも出来ます。
-カーボン角パイプに穴をあけてリベットを打つ

	弊社製品のどのカーボン角パイプでもフタ加工をうけたまわります。 2㎜厚のカーボンクロス板でフタします。弊社製カーボンジョイントにあるエンドキャップでは角パイプの外側に影響しますが、こちらのフタ加工は外周には影響しません。価格は別途見積 -
