カーボン繊維の特性として、線膨張係数が少なく温度変化による 寸法変動が殆どないという利点があります。 カーボンUDプリプレグの線膨張係数 温度1度上昇につき、1000万分の1縮むという性質を持っています。 例/カーボン角パイプ1ｍで温度1度上昇につき0.1ミクロン縮む 沢山のご来場、誠に有難うございました!           価格表 強度データ 特注品 その他製品 接合方法 切断/加工

クリエイターアサノカーボン角パイプの輸出について 炭素繊維は、輸出貿易管理令による規制貨物に該当しますですので、輸出をする場合は、経済産業省から輸出許可を得て下さい。また、炭素繊維を利用した製品も規制貨物に該当する可能性がありますので、ご注意ください。 弊社使用炭素繊維プリプレグの詳細については東邦テナックス(株)のHPを御参照下さい。 http://www.tohotenax.com/tenax/jp/index.php 輸出に関しては、経済産業省-安全保障貿易管理のホームページにてご確認下さい。 http://www.meti.go.jp/policy/anpo/hp/index.html

最新情報2012/05/08

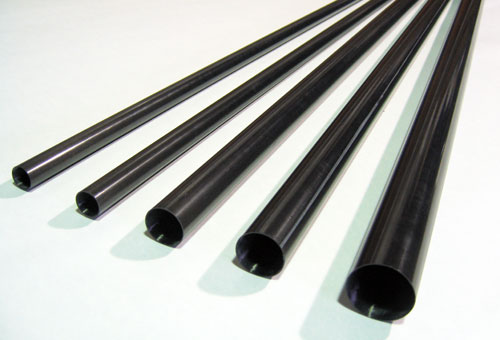

弊社カーボン角パイプと同じ繊維直交積層ですのでも割れや欠けに強く、 穴あけなどの二次加工にも亀裂が生じません。外型なので脱型のままで製品です。 表面を研磨したりしませんので繊維が分断する事もありません。 カーボン丸パイプの規格品データ  金型サイズ 成型厚み  成型長さ(製品長さ) 重量 価格(税抜)  φ23�o t0.92mmのみ 1920mm 162ｇ  11,000円  φ25�o t0.92mm t1.38mm t1.84mm 1920mm 201ｇ 288ｇ 387ｇ  11,880円  14,040円  17,000円   φ35�o t0.92mm t1.38mm t1.84mm 1920mm 280ｇ 434ｇ 579ｇ 15,480円 16,920円 18,720円  φ40�o t0.92mm t1.38mm t1.84mm 1920mm 333ｇ 501ｇ 671ｇ 16,920円 18,720円 20,520円   φ50�o t0.92mm t1.38mm t1.84mm 1920mm 400ｇ 644ｇ 821ｇ 18,720円 20,520円 22,680円 現在上記型サイズのみ生産しております。厚みに関しましては、φ25mm以上は上記の t0.92/t1.38/t1.84以外の厚みもご相談に応じます。(φ23�oのものは製法上、t0.92�oのみ成形可)

新製品情報2010/12/7

新規格カーボン角パイプの値段表をUPしました。 ↓肉厚5.52�o〜11.96�oまでの新規格品↓ (肉厚0.92�o〜5.06�oまでの従来規格品の価格表はこちらからどうぞ) 現在弊社カーボン角パイプの厚みは最厚で5.06�oですが、もっと厚い角パイプが出来ないか？との ご要望を頂き、コーナーのRを変更して12�o厚まで成形出来るように金型を新規製作致しました。 （12�o厚対応の角パイプサイズは上の図をご覧ください。） 上記製品に対するお問い合わせはお電話・メール・ファックスで宜しくお願いします。

最新情報2010/08　弊社で製作したカーボン角パイプとジョイントを使用した依頼品(宇宙関連)

大阪大学理学研究科宇宙地球科学専攻　芝井教授よりご依頼の 「宇宙観測用遠赤外線干渉計アーム」 を弊社カーボン角パイプにて製作致しました。 カーボン角パイプサイズ30�o角　厚み2.3�o　全長3000�o　高さ550�o ジョイント方法/カーボン角パイプ専用カーボンジョイント30角用(J-04)+自由角度カーボンコーナー材を接着。 カーボンプレート部分/5�o厚み板材を2枚UDプリプレグで加圧・圧着(厚み10�o) 補強部分にカーボン製L型アングルを接着。

新製品情報　　　はめあい機構カーボン角パイプ・及び同製品の貸し出し見本のご案内

カーボン角パイプ同士を非接着で接合する 脱着可能な『はめあい機構』を新開発

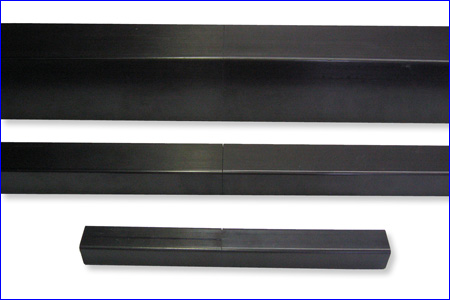

カーボン角パイプはめあい機構の作例 (上から)100�o角、50�o角、30�o角 オス側のはまり始めには、片側に0.25度のテーパーがついています。 はめあい完了。パーティングラインもほとんど目立ちません。 『カーボン角パイプを現場で組み立てたり、バラしたりしたい』というご要望から開発しました。 接合部であるオス側の『持ち出し』は4枚のカーボンL型アングル材を組み合わせて造作します。受け入れのメス側にも カーボンプレートで内張りをしますので、差し込んだ際のガタはありません（ノンバックラッシュ/隙間ゼロ）。 現場で長尺物を組み立てる、フレーム形状の構造物を組み立てる、 又、それらを分解して収納する・・・などの用途にぴったりの仕様です。 弊社の全てのカーボン角パイプサイズで製作可能です。(正方形・長方形) 試作構造物の耐荷重テスト一覧 100mm角 50×40mm角 30mm角 100�s 50�s 20�s 試作構造物のサイズ一覧（はめ込みの造作部分の重量） 100mm×100mmカーボン角パイプ　はめ込み部分（緑色）の重量/1,480g 50mm×40mmカーボン角パイプ　はめ込み部分（緑色）の重量/250g 30mm×30mmカーボン角パイプ　はめ込み部分（緑色）の重量/90g

カーボン角パイプ同士を現場でつなぐなど、脱着可能な仕様を開発しました。 はめあい部分は、挿入開始部分にテーパー（片側0.25度）ついており、パーティングライン（はめあい最終止まり） ではノンバックラッシュ（隙間ゼロ）の設計です。こちらの構造物の見本品を貸し出し致しますので、 実際のはまり具合や強度をお確かめ下さい。 御希望の企業様はメール、又はファックスでお問い合わせ下さい。 ◆◆◆貸し出し見本品の取り扱いについて◆◆◆ こちらからの運賃は着払いでお送りします、貸し出し期間は1週間〜10日程度とさせて頂きます。 弊社に御返送頂く際はお手数ですが、依頼主様側で運賃を御負担頂きます様、お願い申し上げます。 (運賃元払いで宜しくお願いします。)

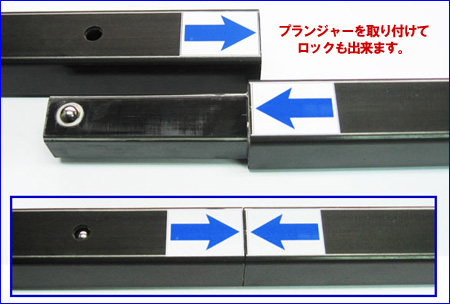

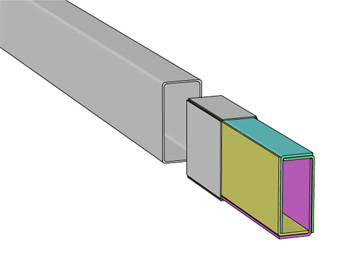

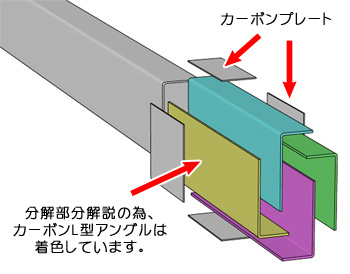

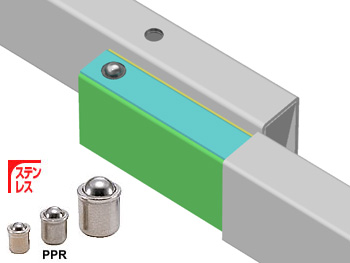

.....はめあい機構(はめあい接合)のパーツ概略図 オス側の持ち出し部分 カーボンL型アングルを4枚 組み合わせて接着。先端は 嵌めこみやすいように 片側に0.25度のテーパーをつけて 造作します。 組子のL型アングル材の上に カーボンプレートを接着します。 背面に補強用の カーボンプレートを貼ります。 角パイプにねじれる力が加わっても 歪まないようにする為の補強です。 オス側のカーボン角パイプ と接着した図。 メス側のはめ込み部分 メス側のカーボン角パイプの 入口もカーボンプレート と補強用のプレート材で 構成されています。 オス側、メス側、両方の完成図。 　　　ロック用金具『プランジャー』の取り付けも可能 ステンレス製の プレスフィットプランジャ/PPR を取り付ければロックも出来ます。 (取り付け加工賃別途) 鍋屋バイテックのwebサイト http://www.nbk1560.com/

カーボン角パイプ、内側段付き三層構造の製品について

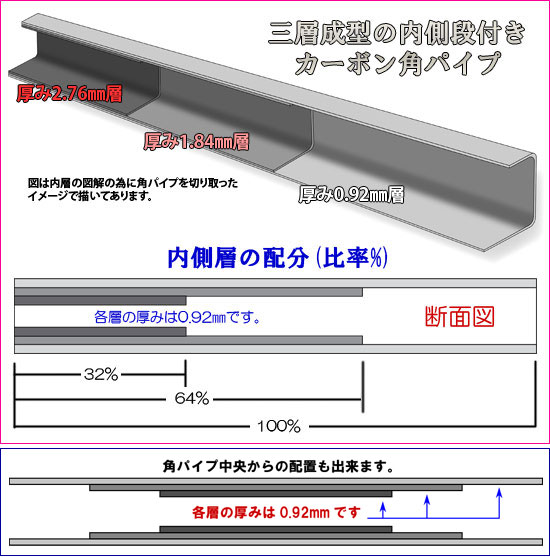

◆◆◆◆◆　新製品情報　2009/6/8　◆◆◆◆◆ 高速で振り上げ・振り下ろしをする、先端に慣性(イナーシャ)がかかる 場合に威力を発揮する内側が三層構造のカーボン角パイプです。 根本の取り付け部分は強度を重視した三層(厚み2.76ミリ) 先端は軽さを重視した0.92ミリになっています。 上記図の配分の比率は平均的な1例です、配分比率はお客様のお好みに応じる事も 出来ますので、ご相談下さい。

名古屋大学の研究室にてカーボン角パイプを御使用頂いた作例

弊社カーボン角パイプを使用して製作した例/2008年9月情報 ↑↑↑写真他にも掲載しています。画像をクリックして下さい↑↑↑ 名古屋大学素粒子宇宙物理学専攻の芝井教授のプロジェクトの元で製作が進められている 『干渉計』の製作に当社のカーボン角パイプをご用命頂きました。上空3万メートルまで気球によって 上げられるこの装置は天体(星)の誕生の過程を観察する為に研究・開発が行われ、高度な技術を駆使して 製作されました。当社のカーボン角パイプと専用のカーボンジョイントは精密機械である望遠鏡部分の 精度が宇宙空間の昼夜の激しい寒暖差でも極力歪まないようにと採用されました。 カーボン角パイプは軽量である事も利点であり、当社でカットした部材を大学院生の女性でも軽々と運搬出来、 研究室内でスムーズに組み立て・接着作業が行われました。(写真の枠組みのすべては大学側の学生さんが接着) 今秋にはブラジルに運ばれ、上空3万メートルの成層圏で観測が始まるそうです。 当社も吉報の第一声を待ち望んでおります。 製品のデータ/カーボン角パイプサイズ100×100×厚み2.76ミリ　6メートル規格品で8本 カーボン角パイプ専用ジョイント各種。 カーボンプレート厚み5�oのものを2枚当社で接着して穴あけ加工(写真中央のベアリング部分)

カーボン角パイプ専用のコーナー材

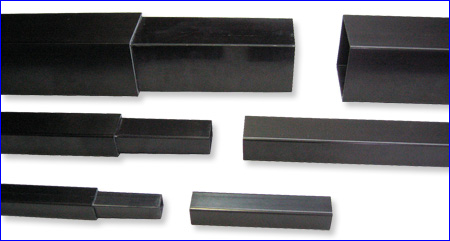

カーボン角パイプ

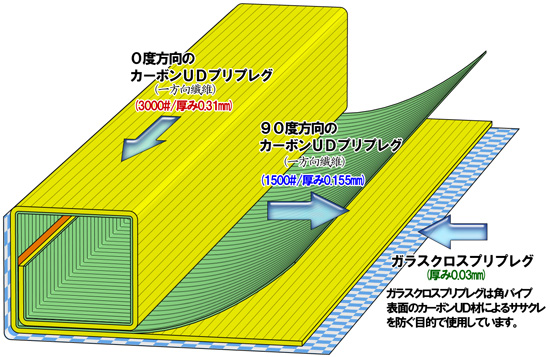

弊社カーボン製角パイプは６ｍで通常規格品です! カーボン繊維が０度×９０度積層(下記図解)でこのような長尺成形の製品は業界でも 当社のみと自負しております。この積層方法により、肉厚が薄くても穴あけ等の加工が しやすいのが利点です。又、真空内圧成形(オートクレーブ方式)を採用しておりますので 製品性能と美観が良く、ユーザー様には御好評頂いております。 アサノカーボン角パイプの図解

★アサノカーボン角パイプの特徴★ 20ミリ角から10ミリ単位のサイズで60ミリ角まで、それに加えて80ミリ角・100ミリ角サイズ、正方形・長方形 の豊富なサイズの型が揃っています。 積層構成を変更した特注カーボン角パイプも承ります。 注/当社使用原材料は東邦テナックス社製のベスファイトプリプレグ・使用されている樹脂は汎用エポキシ130度硬化ホットメルトタイプです。カーボン原材料を他社メーカーでご依頼頂く場合は、弊社使用プリプレグと同等品を支給でお願いします。(東邦テナックス社製使用プリプレグの詳細はこちら) 厚みは0.92mm〜5.06mmまで10種類あります。 外型内圧成形のため、肉厚を変更しても外周寸法が変わりません。 成形長さ６mというカーボン業界最長の長さ!(0°/3000#t0.31mm×90°/1500#t0.155mm成形による) 金属素材に比べ格段の軽量さと剛性を兼ね備えた素材です!構造物を組み上げるのに最適な専用の カーボンジョイントや特殊接着剤も各種取り揃えています。

カーボン角パイプの精度有り切断について

基準寸法の区分/単位�o 120を超え 400以下 400を超え 1000以下 1000を超え 2000以下 2000を超え 6000以下 ±0.2 ±0.3 ±0.5 ±1

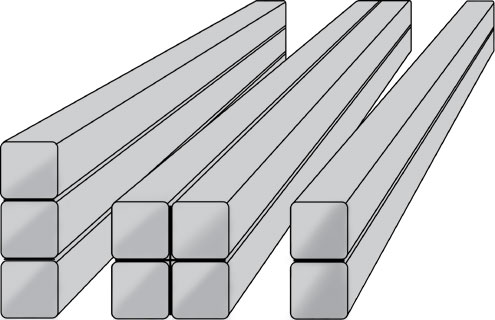

カーボン角パイプ同士の接合も承ります 図は接合の一例です。 タテに接ぎ合わせて壁の様な形状を構成したり、弊社の最大角サイズ100ミリを越えるサイズの角パイプは このように接合する事で大きなサイズを製作出来、又構造的にも強度がUPします。 カーボン角パイプ同士の接合方法 あらかじめカーボン角パイプの接着面をサンディングしておき、 カーボン角パイプと同素材のカーボンUDプリプレグを使用して 圧着・加熱します。

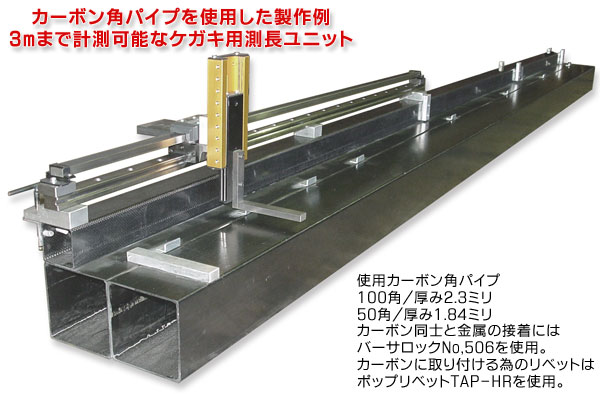

カーボン角パイプを使用して製作した例

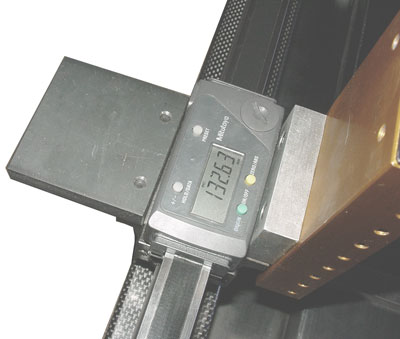

カーボン角パイプの熱による伸び縮みがほとんどない特性を活かし、この様な精度を必要とする機器の製作が行えます。

プロパー商品はこちらからどうぞ

弊社定番のオールカーボン製角パイプ 豊富なサイズと軽量・強度に優れた特性。専用カーボン ジョイントと組み合わせれば複雑な構造物もアッという間に 組みあがり。素材・構成方法指定の特注角パイプも 承ります。 弊社カーボン製角パイプ専用カーボンジョイント カーボン角パイプ専用ジョイントは20ミリ角から10ミリ単位 で60ミリ角までと、80ミリ角と100ミリ角のサイズがあります。 弊社製カーボン角パイプの正方形の物 全てのサイズに合う専用ジョイントがフルラインナップ!!

弊社製品を御使用頂いた鳥人間コンテスト出場チームのページ

2002年7月27，28日 第26回鳥人間コンテスト開催!! ２００１年の大会 ２００２年の大会 弊社の角パイプは いろいろなシーンで 活躍しています!! 弊社模型用カーボンパーツ販売ウェブサイト(別窓で開きます) クリエイターアサノの模型パーツはこちらを御覧下さい
