カーボン角パイプ
強度一覧
原材料メーカーのデータ製品データ
(カーボン角パイプ6メートル長手方向の反りは5o以下です。)

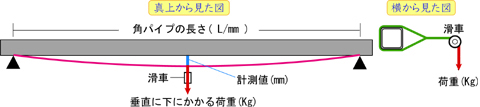

測定方法/平行な台の上でカーボン角パイプの両端に支点を作り、
中心にワイヤーをかけて滑車から特定の重さの分銅を吊るし、たわんだ数値を計測。
(自重によるたわみは入っていません)
計測した長さ 6m/3m/1.5m
厚み0.92o長さ6mのデータ
厚み0.92o長さ3mのデータ
厚み0.92o長さ1.5mのデータ
厚み1.38o長さ6mのデータ
厚み1.38o長さ3mのデータ
厚み1.38o長さ1.5mのデータ
厚み1.84o長さ6mのデータ
厚み1.84o長さ3mのデータ
厚み1.84o長さ1.5mのデータ
厚み3.22o長さ6mのデータ
厚み3.22o長さ3mのデータ
厚み3.22o長さ1.5mのデータ
厚み5.06o長さ6mのデータ
厚み5.06o長さ3mのデータ
厚み5.06o長さm1.5のデータ





測定方法/平行な台の上でカーボン角パイプの両側を固定し、先端にワイヤー
をかけて滑車から特定の重さの分銅を吊るし、たわんだ数値を計測。
計測した長さ 3m/2m/1m
厚み0.92o長さ3mのデータ
厚み0.92o長さ2mのデータ
厚み0.92o長さ1mのデータ
厚み1.38o長さ3mのデータ
厚み1.38o長さ2mのデータ
厚み1.38o長さ1mのデータ
厚み1.84o長さ3mのデータ
厚み1.84o長さ2mのデータ
厚み1.84o長さ1mのデータ
厚み3.22o長さ3mのデータ
厚み3.22o長さ2mのデータ
厚み3.22o長さ1mのデータ
厚み5.06o長さ3mのデータ
厚み5.06o長さ2mのデータ
厚み5.06o長さ1mのデータ



計測した長さ 3m/2m/1m
厚み0.92o長さ3mのデータ
厚み0.92o長さ2mのデータ
厚み0.92o長さ1mのデータ
厚み1.38o長さ3mのデータ
厚み1.38o長さ2mのデータ
厚み1.38o長さ1mのデータ
厚み1.84o長さ3mのデータ
厚み1.84o長さ2mのデータ
厚み1.84o長さ1mのデータ
厚み3.22o長さ3mのデータ
厚み3.22o長さ2mのデータ
厚み3.22o長さ1mのデータ
厚み5.06o長さ3mのデータ
厚み5.06o長さ2mのデータ
厚み5.06o長さ1mのデータ



測定方法/平行な台の上でカーボン角パイプの両端に支点を作り、
中心にワイヤーをかけて滑車から特定の重さの分銅を吊るし、たわんだ数値を計測。
(自重によるたわみは入っていません)




190

欄中の上記の様な水色の表示欄はたわみが大きくなり過ぎてカーボン角パイプ自体に
しわ状の歪みが生じている状態のものを指します。


角パイプの厚み0.92ミリのデータ(たわみ測定@)
長さ L=6,000mm
TOPへ戻る
荷重→
型サイズ↓
0.5Kg 1.0Kg 2.0Kg 3.0Kg 4.0Kg 5.0Kg 6.0Kg 7.0Kg 8.0Kg 9.0Kg
↓計測値の単位はミリ/mmです。↓
20×20 55 118
20×30A 51 105 206
20×30B 30 52 97 168
20×40A 33 69 139
20×40B 11 22 46 71 92 110 141 165
20×50A 25 53 109 160
20×50B 4.9 12 28 40 54 70 84 97 107 115
20×60A 23 45 102 148 196
20×60B 2.5 6.1 17 25 34 44 53 62 70 79
30×30 17 34 71 113 142 178
30×40A 16 29 65 94 122 162 189
30×40B 10 19 41 60 80 96 119 145 163 174
30×50A 12 24 45 66 96 117 136 151 190
30×50B 4 10 23 32 42 53 59 72 82 96
30×60A 6.2 20 38 60 77 97 109 141 162 182
30×60B 2.7 5.8 14 21 26 34 41 48 55 62
30×80A 6.8 16 30 44 58 76 97 117 136 160
30×80B 1.5 3 6.4 9.5 13 16 19 22 26 29
30×100A 4.7 18 25 37 54 70 88 100 125 151
30×100B 0.7 1.8 3.6 5.5 7.4 9.2 12 14 16 18
40×40 6 15 28 43 58 73 88 103 110 126
40×80A 4 8 17 25 32 41 47 59 74 82
40×80B 1.3 2.7 5.5 8.1 11 14 16 19 23 25
50×50 3.4 7 15 24 30 37 44 51 56 62
50×60A 2.8 5.8 13 19 25 32 38 45 50 57
50×60B 1.9 4.2 8.6 14 19 23 27 31 36 42
60×60 2 4 8.2 13 17 21 25 29 33 37
60×80A 1.5 2.9 6.4 10 13 17 20 24 27 30
60×80B 1 1.9 4.1 6.1 8.4 11 13 15 17 20
80×100A 0.8 1.5 3.2 5 6.7 8.4 10 11 13 15
80×100B 0.5 1 2.1 3.2 4.5 5.9 7.1 8.2 9.4 10
角パイプの厚み1.38ミリのデータ(たわみ測定@)
長さ L=6,000mm
TOPへ戻る
荷重→
型サイズ↓
0.5Kg 1.0Kg 2.0Kg 3.0Kg 4.0Kg 5.0Kg 6.0Kg 7.0Kg 8.0Kg 9.0Kg
↓計測値の単位はミリ/mmです。↓
20×20 37 80 171
20×30A 21 55 121 185
20×30B 10 29 61 100 129 168 201
20×40A 18 46 97 144 190
20×40B 4.6 16 33 47 68 84 102 120 139 155
20×60A 17 32 68 97 136 169 190
20×60B 1.9 4.8 12 18 23 28 35 40 46 53
30×30 10 21 48 73 96 124 151 172 193
30×50A 0.7 17 32 49 62 79 98 112 127 134
30×50B 2.9 5.6 13 21 27 35 43 49 54 60
30×60A 5.6 15 27 41 55 70 82 97 102 117
30×60B 1.6 3.9 8.3 12 17 22 27 31 36 41
30×80A 4.8 9.7 21 32 43 55 64 72 84 90
30×80B 1 2 4.2 6.6 8.8 12 14 16 18 20
40×40 3.2 7.7 20 29 39 48 60 70 80 90
50×50 2.4 4.7 9.9 16 20 25 32 35 41 47
60×60 1.2 2.6 5.5 8.5 12 15 18 21 23 25
80×80 0.5 1 2.2 3.3 4.4 5.7 7 8.2 9.2 10
角パイプの厚み1.84ミリのデータ(たわみ測定@)
長さ L=6,000mm
TOPへ戻る
荷重→
型サイズ↓
0.5Kg 1.0Kg 2.0Kg 3.0Kg 4.0Kg 5.0Kg 6.0Kg 7.0Kg 8.0Kg 9.0Kg
↓計測値の単位はミリ/mmです。↓
30×30 9 18 39 55 74 92 124 132 144 160
30×100A 2.7 6.3 15 23 30 38 45 53 59 66
30×100B 0.5 1 2 3 4.2 5.3 6.5 7.7 8.8 10
50×50 1.8 3.7 7.8 11 15 20 24 28 32 35
60×60 0.9 1.9 3.8 5.7 8 10 12 14 15 16
荷重→
型サイズ↓
10Kg 15Kg 20Kg 25Kg 30Kg 35Kg 40Kg 45Kg 50Kg 55Kg
↓計測値の単位はミリ/mmです。↓
30×30 172
30×100A 75 110 149
30×100B 11 17 25 27
50×50 38 55 69 88 116 128 142 154 168 200
60×60 21 32 43 51 60 69 77 85 93 102
角パイプの厚み3.22ミリのデータ(たわみ測定@)
長さ L=6,000mm
TOPへ戻る
荷重→
型サイズ↓
0.5Kg 1.0Kg 2.0Kg 3.0Kg 4.0Kg 5.0Kg 6.0Kg 7.0Kg 8.0Kg 9.0Kg
↓計測値の単位はミリ/mmです。↓
50×50 1.2 2.4 4.8 7.1 9.6 12 15 17 19 21
50×60A 0.9 2 3.9 5.9 8.1 10 12 14 16 18
50×60B 0.7 1.4 3.8 4.3 5.8 7.8 9.4 10 12 14
60×60 0.5 0.9 2 3.3 4.3 6.3 7.5 8.7 9.8 11
荷重→
型サイズ↓
10Kg 15Kg 20Kg 25Kg 30Kg 35Kg 40Kg 45Kg 50Kg 55Kg
↓計測値の単位はミリ/mmです。↓
50×50 23 35 48 58 70 79 89 98 106 115
50×60A 20 30 38 47 56 64 71 79 87 97
50×60B 15 22 30 38 44 50 58 64 69 75
60×60 13 19 25 31 37 43 48 53 59 64
角パイプの厚み5.06ミリのデータ(たわみ測定@)
長さ L=6,000mm
TOPへ戻る
荷重→
型サイズ↓
0.5Kg 1.0Kg 2.0Kg 3.0Kg 4.0Kg 5.0Kg 6.0Kg 7.0Kg 8.0Kg 9.0Kg
↓計測値の単位はミリ/mmです。↓
30×30 3.0 7.4 18 28 37 47 57 67 77 87
荷重→
型サイズ↓
10Kg 15Kg 20Kg
30×30 111 144 184
角パイプの厚み0.92ミリのデータ(たわみ測定@)
長さ L=3,000mm
TOPへ戻る
荷重→
型サイズ↓
0.5Kg 1.0Kg 2.0Kg 3.0Kg 4.0Kg 5.0Kg 6.0Kg 7.0Kg 8.0Kg 9.0Kg
↓計測値の単位はミリ/mmです。↓
20×20 9 17 32 48 63 80 96
20×30A 6.2 15 26 40 53 64 78 87 104 119
20×30B 3.6 7 15 21 28 36 42 50 57 64
20×40A 4.5 9.1 18 27 35 46 56 63 73 81
20×40B 1.6 2.1 6.3 9.2 13 16 19 21 24 27
20×50A 3.1 6.7 14 20 29 35 42 50 57 64
20×50B 1 1.9 3.7 5.4 7.2 9 11 13 14 15
20×60A 2.8 5.9 13 20 26 32 39 45 52 58
20×60B 0.5 1 2.2 3.4 4.5 5.7 7 8.1 9.2 10
30×30 2.4 4.6 8.8 13 18 23 27 32 38 42
30×40A 3.3 5.3 9.2 13 17 21 24 29 34 38
30×40B 1.3 2.5 5.1 7.8 11 13 16 18 22 24
30×50A 1.4 3.8 5.7 9 12 15 17 21 23 26
30×50B 0.7 1.3 2.6 3.9 5.2 6.5 7.8 9.1 10 11
30×60A 1.2 2.5 4.8 7.2 9.5 13 15 17 19 21
30×60B 0.4 0.9 1.8 2.7 3.7 4.6 5.5 6.5 7.4 8.3
30×80A 0.8 1.7 3.7 5.6 7.6 9.7 12 13 15 17
30×80B 0.2 0.4 0.8 1.2 1.7 2.2 2.7 3.1 3.6 4
30×100A 0.8 1.5 3.2 4.7 6.1 7.6 9.1 12 14 16
30×100B 0.1 0.3 0.5 0.8 1.1 1.3 1.6 1.9 2.1 2.4
40×40 0.9 2 3.8 5.8 7.7 9.5 12 14 15 17
40×80A 0.5 1.2 2.7 3.6 4.8 6 7.1 8.2 9.2 10.2
40×80B 0.2 0.3 0.7 1.1 1.5 1.9 2.2 2.6 2.9 3.3
50×50 0.4 0.9 1.9 2.8 3.8 4.8 5.7 6.6 7.4 8.2
50×60A 0.4 0.8 1.6 2.4 3.2 4 4.8 5.6 6.3 7
50×60B 0.3 0.6 1.3 1.9 2.6 3.2 3.9 4.5 5.1 5.6
60×60 0.2 0.5 1.2 1.8 2.4 3 3.5 4.1 4.7 5.1
60×80A 0.3 0.6 1.1 1.6 2.1 2.6 3.1 3.6 4.1 4.6
60×80B 0.2 0.3 0.7 1 1.4 1.7 2.1 2.4 2.8 3.1
80×100A 0.1 0.2 0.5 0.8 1 1.3 1.6 1.8 2 2.3
80×100B 0.1 0.2 0.2 0.4 0.6 0.9 1 1.2 1.4 1.6
角パイプの厚み1.38ミリのデータ(たわみ測定@)
長さ L=3,000mm
TOPへ戻る
荷重→
型サイズ↓
0.5Kg 1.0Kg 2.0Kg 3.0Kg 4.0Kg 5.0Kg 6.0Kg 7.0Kg 8.0Kg 9.0Kg
↓計測値の単位はミリ/mmです。↓
20×20 5.2 12 24 35 46 57 68 82 90 105
20×30A 3.5 7.4 17 25 34 42 52 58 65 71
20×30B 2.1 3.2 8.7 13 18 22 26 31 35 40
20×40A 3.3 6.3 13 19 25 32 39 43 49 57
20×40B 1.1 2.2 4.5 6.8 9 12 14 16 18 20
20×60A 1.8 3.1 8.5 13 17 21 26 30 35 38
20×60B 0.4 0.7 1.5 2.3 3 3.8 4.6 5.4 6.2 6.9
30×30 1.5 3.1 6.3 9.5 13 17 19 23 26 28
30×50A 0.9 1.8 3.8 5.8 7.9 9.9 11 13 15 16
30×50B 0.4 0.9 1.8 2.8 3.8 4.7 5.6 6.5 7.4 8.4
30×60A 0.8 1.6 3.5 5.2 7.1 8.7 10 12 13 14
30×60B 0.2 0.5 1.2 1.8 2.4 3 3.6 4.2 4.7 5.1
30×80A 0.5 1.2 2.6 4.1 5.5 6.9 8 9 10 11
30×80B 0.1 0.3 0.6 0.9 1.3 1.6 1.9 2.2 2.5 2.8
40×40 0.6 1.3 2.6 4 5.3 6.8 7.9 9.2 10 12
50×50 0.3 0.6 1.3 2 2.7 3.4 4.1 4.7 5.4 6
60×60 0.2 0.4 0.8 1.2 1.6 2 2.4 2.8 3.2 3.6
80×80 0.1 0.2 0.3 0.5 0.7 0.8 1 1.2 1.3 1.5
角パイプの厚み1.84ミリのデータ(たわみ測定@)
長さ L=3,000mm
TOPへ戻る
荷重→
型サイズ↓
0.5Kg 1.0Kg 2.0Kg 3.0Kg 4.0Kg 5.0Kg 6.0Kg 7.0Kg 8.0Kg 9.0Kg
↓計測値の単位はミリ/mmです。↓
30×30 1.2 2.3 4.7 7.1 9.3 11 13 16 18 20
30×100A 0.4 0.8 1.8 2.8 3.9 4.9 5.9 6.9 7.7 8.6
30×100B 0.1 0.2 0.3 0.5 0.6 0.8 1 1.1 1.3 1.5
50×50 0.2 0.5 0.9 1.5 2 2.5 3 3.5 4 4.5
60×60 0.1 0.3 0.5 0.8 1.2 1.5 1.8 2.1 2.5 2.8
荷重→
型サイズ↓
10Kg 15Kg 20Kg 25Kg 30Kg 35Kg 40Kg 45Kg 50Kg 55Kg
↓計測値の単位はミリ/mmです。↓
30×30 25 35 46 57 67 77 87 96
30×100A 9.5 15 20 25 30 35 39 44 49 54
30×100B 1.6 2.4 3.1 3.8 4.5 5.2 6 6.7 7.3 7
50×50 5.1 7.4 9.8 12 14 16 19 21 23 25
60×60 3.1 4.5 5.8 7.2 8.5 9.8 11 12 13 14
角パイプの厚み3.22ミリのデータ(たわみ測定@)
長さ L=3,000mm
TOPへ戻る
荷重→
型サイズ↓
0.5Kg 1.0Kg 2.0Kg 3.0Kg 4.0Kg 5.0Kg 6.0Kg 7.0Kg 8.0Kg 9.0Kg
↓計測値の単位はミリ/mmです。↓
50×50 0.1 0.2 0.5 0.9 1.2 1.6 1.9 2.2 2.5 2.8
50×60A 0.1 0.2 0.5 0.9 1.1 1.4 1.7 1.9 2.1 2.4
50×60B 0.1 0.2 0.4 0.6 0.9 1.1 1.3 1.5 1.8 2
60×60 0.1 0.2 0.3 0.5 0.7 0.9 1.1 1.3 1.5 1.7
荷重→
型サイズ↓
10Kg 15Kg 20Kg 25Kg 30Kg 35Kg 40Kg 45Kg 50Kg 55Kg
↓計測値の単位はミリ/mmです。↓
50×50 3.2 4.8 6.4 7.9 9.3 10 12 13 15 16
50×60A 2.8 4 5.3 6.6 7.9 9 10 11 12 13
50×60B 2.2 3.3 4.4 5.3 6.3 7.3 8.3 9.2 10 11
60×60 1.9 2.7 3.6 4.4 5.3 6.1 6.9 7.7 8.4 9.3
角パイプの厚み5.06ミリのデータ(たわみ測定@)
長さ L=3,000mm
TOPへ戻る
荷重→
型サイズ↓
0.5Kg 1.0Kg 2.0Kg 3.0Kg 4.0Kg 5.0Kg 6.0Kg 7.0Kg 8.0Kg 9.0Kg
↓計測値の単位はミリ/mmです。↓
30×30 0.5 1.1 2.3 3.5 4.8 6.1 7.2 8.4 9.5 10
荷重→
型サイズ↓
10Kg 15Kg 20Kg 25Kg 30Kg 35Kg 40Kg 45Kg 50Kg 55Kg
↓計測値の単位はミリ/mmです。↓
30×30 12 17 23 28 34 39 44 49 55 60
角パイプの厚み0.92ミリのデータ(たわみ測定@)
長さ L=1,500mm
TOPへ戻る
荷重→
型サイズ↓
0.5Kg 1.0Kg 2.0Kg 3.0Kg 4.0Kg 5.0Kg 6.0Kg 7.0Kg 8.0Kg 9.0Kg
↓計測値の単位はミリ/mmです。↓
20×20 1.1 2.1 4.3 6.2 8.3 12 14 17 18 20
20×30A 0.9 1.8 3.4 5.1 6.6 8.2 10 12 14 15
20×30B 0.5 1 1.9 2.8 3.6 4.4 5.3 6.1 6.9 7.7
20×40A 0.6 1.3 2.5 3.6 4.8 6.1 7.1 8.1 9.2 10
20×40B 0.2 0.5 0.9 1.4 1.8 2.2 2.6 3 3.3 3.7
20×50A 0.5 1 2 2.9 3.9 4.9 5.7 6.6 7.4 8.3
20×50B 0.2 0.3 0.6 0.8 1.1 1.4 1.6 1.9 2.1 2.4
20×60A 0.4 0.8 1.7 2.6 3.5 4.5 5.5 6.3 7.3 8.1
20×60B 0.1 0.2 0.3 0.5 0.8 0.9 1.1 1.3 1.5 1.6
30×30 0.3 0.6 1.2 1.7 2.3 2.9 3.5 4.1 4.7 5.2
30×40A 0.2 0.5 1.1 1.7 2.2 2.8 3.3 3.9 4.4 4.9
30×40B 0.2 0.4 0.7 1.1 1.5 1.8 2.2 2.5 2.9 3.2
30×50A 0.2 0.4 0.9 1.3 1.7 2.1 2.6 3 3.4 3.8
30×50B 0.1 0.3 0.5 0.7 0.9 1.1 1.4 1.6 1.8 2
30×60A 0.2 0.5 0.8 1.2 1.6 1.9 2.2 2.6 2.9 3.2
30×60B 0.1 0.1 0.3 0.5 0.6 0.8 0.9 1 1.2 1.3
30×80A 0.2 0.3 0.6 0.9 1.2 1.5 1.8 2.2 2.5 2.8
30×80B 0.1 0.1 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8
30×100A 0.1 0.3 0.5 0.8 1.1 1.3 1.6 1.9 2.1 2.4
30×100B 0.1 0.1 0.1 0.2 0.2 0.3 0.3 0.4 0.4 0.5
40×40 0.1 0.3 0.6 0.9 1.1 1.4 1.7 1.9 2.2 2.4
40×80A 0.1 0.2 0.4 0.6 0.8 0.9 1.1 1.3 1.5 1.6
40×80B 0.1 0.1 0.2 0.3 0.4 0.5 0.5 0.6 0.7 0.7
50×50 0.1 0.1 0.3 0.4 0.6 0.7 0.9 1 1.2 1.3
50×60A 0.1 0.2 0.3 0.5 0.6 0.7 0.9 1 1.1 1.3
50×60B 0.1 0.2 0.3 0.5 0.6 0.7 0.8 0.9 1.1 1.2
60×60 0.1 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9
60×80A 0.1 0.2 0.4 0.6 0.7 0.8 0.9 1 1.1 1.2
60×80B 0.1 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9
80×100A 0.1 0.1 0.1 0.2 0.4 0.5 0.6 0.7 0.8 0.9
80×100B 0.1 0.1 0.1 0.2 0.3 0.4 0.4 0.5 0.6 0.6
角パイプの厚み1.38ミリのデータ(たわみ測定@)
長さ L=1,500mm
TOPへ戻る
荷重→
型サイズ↓
0.5Kg 1.0Kg 2.0Kg 3.0Kg 4.0Kg 5.0Kg 6.0Kg 7.0Kg 8.0Kg 9.0Kg
↓計測値の単位はミリ/mmです。↓
20×20 0.8 1.6 3.1 4.6 6 7.6 9 10 12 13
20×30A 0.6 1.1 2.2 3.3 4.4 5.5 6.4 7.5 8.4 9.4
20×30B 0.3 0.7 1.3 1.9 2.5 3.1 3.6 4.2 4.7 5.3
20×40A 0.5 0.9 1.9 2.9 3.8 4.7 5.5 6.3 7.1 7.9
20×40B 0.2 0.3 0.7 1 1.4 1.7 2 2.4 2.7 3
20×60A 0.3 0.7 1.3 2 2.6 3.2 3.8 4.4 5 5.5
20×60B 0.1 0.2 0.3 0.4 0.6 0.7 0.8 0.9 1.1 1.2
30×30 0.2 0.4 0.9 1.4 1.8 2.3 2.7 3.1 3.6 4
30×50A 0.2 0.3 0.6 0.9 1.2 1.5 1.8 2.1 2.4 2.7
30×50B 0.1 0.2 0.3 0.4 0.6 0.7 0.9 1 1.2 1.3
30×60A 0.1 0.3 0.5 0.8 1 1.3 1.6 1.8 2.1 2.4
30×60B 0.1 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9
30×80A 0.1 0.2 0.4 0.6 0.8 1 1.3 1.5 1.7 1.9
30×80B 0.1 0.1 0.2 0.2 0.3 0.4 0.4 0.5 0.5 0.6
40×40 0.1 0.2 0.4 0.6 0.9 1.1 1.3 1.5 1.7 1.9
50×50 0.1 0.2 0.3 0.4 0.6 0.7 0.8 0.9 1 1.1
60×60 0.1 0.1 0.2 0.2 0.3 0.4 0.5 0.5 0.6 0.7
80×80 0.1 0.1 0.2 0.2 0.3 0.3 0.4 0.4 0.5 0.5
角パイプの厚み1.84ミリのデータ(たわみ測定@)
長さ L=1,500mm
TOPへ戻る
荷重→
型サイズ↓
0.5Kg 1.0Kg 2.0Kg 3.0Kg 4.0Kg 5.0Kg 6.0Kg 7.0Kg 8.0Kg 9.0Kg
↓計測値の単位はミリ/mmです。↓
30×30 0.2 0.3 0.7 1 1.4 1.7 2 2.3 2.7 3
30×100A 0.1 0.1 0.3 0.4 0.5 0.7 0.8 1 1.2 1.3
30×100B 0.1 0.1 0.1 0.1 0.2 0.2 0.2 0.3 0.3 0.3
50×50 0.1 0.1 0.1 0.2 0.3 0.4 0.5 0.5 0.6 0.7
60×60 0.1 0.1 0.1 0.1 0.2 0.3 0.4 0.4 0.5 0.7
荷重→
型サイズ↓
10Kg 15Kg 20Kg 25Kg 30Kg 35Kg 40Kg 45Kg 50Kg 55Kg
↓計測値の単位はミリ/mmです。↓
30×30 3.3 4.8 6.2 7.7 9.2 10 11 12 14 16
30×100A 1.6 2.4 3.2 3.9 4.6 5.4 6.1 6.8 7.7 8.3
30×100B 0.3 0.4 0.6 0.8 0.9 1 1.2 1.4 1.5 1.7
50×50 0.8 1.2 1.6 1.9 2.3 2.7 3 3.4 3.7 4
60×60 0.7 1.1 1.3 1.6 1.8 2.1 2.3 2.5 2.7 3
角パイプの厚み3.22ミリのデータ(たわみ測定@)
長さ L=1,500mm
TOPへ戻る
荷重→
型サイズ↓
0.5Kg 1.0Kg 2.0Kg 3.0Kg 4.0Kg 5.0Kg 6.0Kg 7.0Kg 8.0Kg 9.0Kg
↓計測値の単位はミリ/mmです。↓
50×50 0.1 0.1 0.1 0.1 0.2 0.3 0.4 0.5 0.5 0.7
50×60A 0.1 0.1 0.1 0.1 0.2 0.3 0.4 0.5 0.5 0.6
50×60B 0.1 0.1 0.1 0.1 0.2 0.2 0.3 0.3 0.4 0.4
60×60 0.1 0.1 0.1 0.1 0.1 0.2 0.2 0.3 0.4 0.4
荷重→
型サイズ↓
10Kg 15Kg 20Kg 25Kg 30Kg 35Kg 40Kg 45Kg 50Kg 55Kg
↓計測値の単位はミリ/mmです。↓
50×50 0.7 1 1.2 1.5 1.8 2 2.3 2.6 2.8 3
50×60A 0.7 0.9 1.2 1.5 1.7 2 2.2 2.4 2.7 2.9
50×60B 0.5 0.7 0.8 1 1.2 1.4 1.6 1.8 1.9 2.1
60×60 0.5 0.7 0.9 1 1.2 1.3 1.5 1.7 1.8 1.9
角パイプの厚み5.06ミリのデータ(たわみ測定@)
長さ L=1,500mm
TOPへ戻る
荷重→
型サイズ↓
0.5Kg 1.0Kg 2.0Kg 3.0Kg 4.0Kg 5.0Kg 6.0Kg 7.0Kg 8.0Kg 9.0Kg
↓計測値の単位はミリ/mmです。↓
30×30 0.1 0.2 0.3 0.5 0.7 0.9 1.1 1.2 1.4 1.6
荷重→
型サイズ↓
10Kg 15Kg 20Kg 25Kg 30Kg 35Kg 40Kg 45Kg 50Kg 55Kg
↓計測値の単位はミリ/mmです。↓
30×30 1.7 2.6 3.4 4.3 5 5.8 6.6 7.3 8.1 8.8






角パイプの厚み0.92ミリのデータ(たわみ測定A)
長さ L=3,000mm
TOPへ戻る
荷重→
型サイズ↓
0.5Kg 1.0Kg 2.0Kg 3.0Kg 4.0Kg 5.0Kg 6.0Kg 7.0Kg 8.0Kg 9.0Kg
↓計測値の単位はミリ/mmです。↓
20×20 130
20×30A 94
20×30B 58 114
20×40A 69 160
20×40B 23 52 116
20×50A 48 128
20×50B 14 31 68 113 154
20×60A 53 110
20×60B 6.2 18 41 60 82 104 126 148
30×30 33 72
30×40A 28 63 163
30×40B 20 49 105 168
30×50A 27 53 114 184
30×50B 14 30 59 89 125 152
30×60A 25 46 103 163 233
30×60B 5.6 17 39 58 78 98 124 144 159
30×80A 17 34 72 120 155 212
30×80B 2.6 7.8 16 26 34 43 48 60 71 80
30×100A 15 32 70 112
30×100B 1.8 4.7 12 18 24 30 36 43 48 52
40×40 15 37 78 120 167 206
40×80A 11 23 46 75 104
40×80B 3.3 7.1 12 25 35 44 53 62 69 76
50×50 6.2 18 35 58 79 100 128 156
50×60A 6.8 15 34 53 71 89 119 140
50×60B 4.7 13 24 40 56 71 87 99 120 139
60×60 4.8 13 26 38 52 64 79 98 113
60×80A 3.5 7.6 18 27 36 43 57 70 82 97
60×80B 2.5 4.9 12 18 25 31 38 45 51 58
80×100A 2 4 9 15 20 25 31 38 45 52
80×100B 1.4 3 6.5 11 14 18 22 25 29 34
角パイプの厚み1.38ミリのデータ(たわみ測定A)
長さ L=3,000mm
TOPへ戻る
荷重→
型サイズ↓
0.5Kg 1.0Kg 2.0Kg 3.0Kg 4.0Kg 5.0Kg 6.0Kg 7.0Kg 8.0Kg 9.0Kg
↓計測値の単位はミリ/mmです。↓
20×20 105 193
20×30A 60 139 280
20×30B 35 73 157 228
20×40A 51 102 214
20×40B 13 32 80 114 164 197 238 276
20×60A 31 77 150 228
20×60B 4.2 12 26 40 53 68 78 98 116 131
30×30 17 49 101 165 220 266
30×50A 19 36 75 113 148 192 228 254
30×50B 7.3 16 34 53 68 86 99 125 143 159
30×60A 18 33 66 98 127 162 187 230 256 292
30×60B 3.4 8.5 20 33 44 54 64 74 84 104
30×80A 13 20 51 73 104 129 151 180 211 233
30×80B 2.2 4.9 11 17 22 28 34 42 48 55
40×40 10 22 42 71 95 120 145 169 186 211
50×50 5.3 12 26 40 52 68 81 93 103 113
60×60 3.4 6.9 14 21 28 37 43 51 61 70
80×80 1.3 3.1 6.7 10 14 18 21 25 29 33
角パイプの厚み1.84ミリのデータ(たわみ測定A)
長さ L=3,000mm
TOPへ戻る
荷重→
型サイズ↓
0.5Kg 1.0Kg 2.0Kg 3.0Kg 4.0Kg 5.0Kg 6.0Kg 7.0Kg 8.0Kg 9.0Kg
↓計測値の単位はミリ/mmです。↓
30×30 20 39 90 125 180 215
30×100A 9.1 18 38 56 75 94 112 134 150 165
30×100B 0.3 2.5 5.5 8.7 11 15 19 21 25 28
50×50 3.9 8.3 20 26 35 42 49 67 74 85
60×60 2.1 4.6 9.3 15 20 25 30 35 40 45
荷重→
型サイズ↓
10Kg 15Kg 20Kg 25Kg 30Kg 35Kg 40Kg 45Kg 50Kg 55Kg
↓計測値の単位はミリ/mmです。↓
30×100A 181
30×100B 31 48 66 83 99 116 138 158 175 192
50×50 99 145 208
60×60 50 76 102 132 161
角パイプの厚み3.22ミリのデータ(たわみ測定A)
長さ L=3,000mm
TOPへ戻る
荷重→
型サイズ↓
0.5Kg 1.0Kg 2.0Kg 3.0Kg 4.0Kg 5.0Kg 6.0Kg 7.0Kg 8.0Kg 9.0Kg
↓計測値の単位はミリ/mmです。↓
50×50 2.5 5.5 11 17 23 28 33 38 41 48
50×60A 2.2 4.8 11 16 22 30 35 43 50 56
50×60B 1.6 3.4 7.3 12 17 21 24 27 30 33
60×60 1.5 2.7 6 8.9 11 15 19 22 26 31
荷重→
型サイズ↓
10Kg 15Kg 20Kg 25Kg 30Kg 35Kg 40Kg 45Kg 50Kg 55Kg
↓計測値の単位はミリ/mmです。↓
50×50 59 85 129 152 178
50×60A 53 78 99 146 171
50×60B 38 53 73 94 125 140 158
60×60 33 48 63 89 112 125 140 151 172
角パイプの厚み5.06ミリのデータ(たわみ測定A)
長さ L=3,000mm
TOPへ戻る
荷重→
型サイズ↓
0.5Kg 1.0Kg 2.0Kg 3.0Kg 4.0Kg 5.0Kg 6.0Kg 7.0Kg 8.0Kg 9.0Kg
↓計測値の単位はミリ/mmです。↓
30×30 10 20 45 67 89 117 138 162 170 206
角パイプの厚み0.92ミリのデータ(たわみ測定A)
長さ L=2,000mm
TOPへ戻る
荷重→
型サイズ↓
0.5Kg 1.0Kg 2.0Kg 3.0Kg 4.0Kg 5.0Kg 6.0Kg 7.0Kg 8.0Kg 9.0Kg
↓計測値の単位はミリ/mmです。↓
20×20 32 75
20×30A 27 61
20×30B 15 34 81 125
20×40A 19 45 99
20×40B 6.3 17 37 58 83 109
20×50A 17 34 77 126
20×50B 3.6 8.7 10 21 35 49 65 95 114
20×60A 18 36
20×60B 1.1 4.7 12 18 26 34 42 50 56 64
30×30 7.3 22 51 81
30×40A 6.4 19 49 79 107
30×40B 5.8 13 32 51 68 86
30×50A 7.2 16 37 59 83 102 121
30×50B 2.1 6.1 15 25 37 49 60 71 79 93
30×60A 6.7 15 32 49 66 86 115
30×60B 2.7 5.2 11 18 26 33 41 48 54 61
30×80A 5.2 11 23 34 50 69 84 102 123 142
30×80B 0.6 1.8 4.6 7.9 10 14 17 20 23 26
30×100A 4.7 10 21 35 52
30×100B 0.5 1.4 2.2 5.3 7.5 9.5 10 13 15 17
40×40 5.9 14 29 42 56 74 88 104 113 134
40×80A 3.2 6.6 14 22 31 41 53
40×80B 1.1 2.4 5.1 8.1 11 15 19 22 25 29
50×50 2.1 5.1 12 19 27 34 43 51 56 63
50×60A 1.9 4.2 9.8 17 23 28 36 42 53 61
50×60B 1.2 3.7 8.2 14 19 22 28 35 40 47
60×60 1.4 3.2 7.2 12 16 22 27 31 36 41
60×80A 1.1 2.7 6 9.4 13 16 20 24 28 32
60×80B 0.8 1.7 3.6 6 8.3 11 13 15 17 20
80×100A 0.6 1.4 3.1 5.1 7.1 9.2 11 13 15 17
80×100B 0.5 1 2.3 3.7 5 6.5 8.1 9.3 10 12
角パイプの厚み1.38ミリのデータ(たわみ測定A)
長さ L=2,000mm
TOPへ戻る
荷重→
型サイズ↓
0.5Kg 1.0Kg 2.0Kg 3.0Kg 4.0Kg 5.0Kg 6.0Kg 7.0Kg 8.0Kg 9.0Kg
↓計測値の単位はミリ/mmです。↓
20×20 31 60 120 193 260
20×30A 20 44 88 129 180 217 269
20×30B 11 24 47 71 97 124 151 165 203 223
20×40A 16 33 68 103 144 174 218 248
20×40B 5.4 11 24 35 49 61 76 87 98 112
20×60A 11 22 46 74 96 121 150 176 187
20×60B 1.2 3.3 7.7 12 17 21 27 30 35 39
30×30 7.5 17 35 54 70 88 104 127 142 160
30×50A 5.8 12 23 34 47 61 73 84 96 103
30×50B 2.4 4.9 10 15 21 27 33 39 45 51
30×60A 4.2 10 19 31 41 53 63 73 83 93
30×60B 1.1 2.8 6.7 10 14 18 21 25 28 33
30×80A 3.6 7.8 17 20 34 43 51 60 65 71
30×80B 0.9 1.8 4 6 8.1 10 12 14 16 18
40×40 3.4 7.2 15 22 31 39 47 54 61 70
50×50 1.7 3.8 8.3 13 16 20 24 29 34 38
60×60 1.1 2.3 4.8 7.5 9.8 11 14 16 19 23
80×80 0.5 1 2.3 3.6 4.9 6 7.1 8.2 9.4 10
角パイプの厚み1.84ミリのデータ(たわみ測定A)
長さ L=2,000mm
TOPへ戻る
荷重→
型サイズ↓
0.5Kg 1.0Kg 2.0Kg 3.0Kg 4.0Kg 5.0Kg 6.0Kg 7.0Kg 8.0Kg 9.0Kg
↓計測値の単位はミリ/mmです。↓
30×30 6 14 27 42 55 69 86 98 114 125
30×100A 2.6 5.6 11 17 23 31 38 45 52 59
30×100B 0.4 0.7 1.6 2.7 3.6 5.7 6.2 7.4 8.6 9.7
50×50 1.5 2.9 6.1 9.4 13 16 19 23 26 29
60×60 0.8 1.6 3.3 5.1 7.3 9.3 11 13 15 17
荷重→
型サイズ↓
10Kg 15Kg 20Kg 25Kg 30Kg 35Kg 40Kg 45Kg 50Kg 55Kg
↓計測値の単位はミリ/mmです。↓
30×100A 66 98 134 170
30×100B 11 16 23 29 34 41 46 52 61 67
50×50 33 50 69 87 106 124
60×60 18 26 31 38 42 69 81 90
角パイプの厚み3.22ミリのデータ(たわみ測定A)
長さ L=2,000mm
TOPへ戻る
荷重→
型サイズ↓
0.5Kg 1.0Kg 2.0Kg 3.0Kg 4.0Kg 5.0Kg 6.0Kg 7.0Kg 8.0Kg 9.0Kg
↓計測値の単位はミリ/mmです。↓
50×50 0.7 1.6 3.3 5 6.6 9 10 12 14 16
50×60A 0.8 1.7 3.4 5.6 8 10 12 14 17 19
50×60B 0.5 1.1 2.4 4 5.7 7.6 9.2 11 12 14
60×60 0.4 1 2 3.1 4.3 5.3 6.3 7.5 8.4 9.2
荷重→
型サイズ↓
10Kg 15Kg 20Kg 25Kg 30Kg 35Kg 40Kg 45Kg 50Kg 55Kg
↓計測値の単位はミリ/mmです。↓
50×50 19 30 39 50 59 70 79 89 102 116
50×60A 14 23 33 44 52 61 69 79 87 97
50×60B 13 22 28 35 43 50 57 65 73 79
60×60 10 16 22 30 38 44 51 57 64 70
角パイプの厚み5.06ミリのデータ(たわみ測定A)
長さ L=2,000mm
TOPへ戻る
荷重→
型サイズ↓
0.5Kg 1.0Kg 2.0Kg 3.0Kg 4.0Kg 5.0Kg 6.0Kg 7.0Kg 8.0Kg 9.0Kg
↓計測値の単位はミリ/mmです。↓
30×30 3.1 6.5 15 21 29 37 44 52 60 69
荷重→
型サイズ↓
10Kg 15Kg 20Kg 25Kg 30Kg 35Kg 40Kg 45Kg 50Kg 55Kg
↓計測値の単位はミリ/mmです。↓
30×30 76 118 157 195
角パイプの厚み0.92ミリのデータ(たわみ測定A)
長さ L=1,000mm
TOPへ戻る
荷重→
型サイズ↓
0.5Kg 1.0Kg 2.0Kg 3.0Kg 4.0Kg 5.0Kg 6.0Kg 7.0Kg 8.0Kg 9.0Kg
↓計測値の単位はミリ/mmです。↓
20×20 4.0 8.5 22 42 61
20×30A 2.4 7.2 18 28 43 49
20×30B 1.1 3.7 12 20 28 38
20×40A 1.8 4.8 13 20 29 44 54
20×40B 0.9 2.1 6.8 11 15 19 22 27 30 34
20×50A 1.3 4.3 11 15 21 27 38 46 57 67
20×50B 0.5 1.3 3.2 7.5 9 11 14 17 19 21
20×60A 2.8 6 12 18 24 30 36 42 50 60
20×60B 0.2 0.6 1.9 3.2 4.5 5.8 7.2 8.5 9.7 10
30×30 1.1 3.1 6.9 14 19 24 30 37 44 48
30×40A 0.7 2.2 6.6 13 17 21 25 32 38 45
30×40B 0.7 1.6 4.3 6.8 9.7 14 17 20 22 25
30×50A 1.2 2.5 7.3 12 15 19 22 27 30 36
30×50B 0.2 1 2.4 3.8 5.5 7.7 9.4 10 12 14
30×60A 1.4 2.6 5.9 10 13 17 20 23 27 31
30×60B 0.2 0.6 1.6 2.7 3.8 5.2 5.9 8.2 9.5 11
30×80A 0.8 1.9 4.1 6.6 9 10 12 15 17 20
30×80B 0.1 0.2 0.7 1.2 1.8 2.3 2.9 3.5 4.1 4.8
30×100A 0.8 1.8 3.7 6.1 9 13 15 17 20 22
30×100B 0.1 0.2 0.5 0.8 1.2 1.6 2 2.4 2.8 3.3
40×40 1.5 2.4 4.2 6 7.9 10 13 15 18 20
40×80A 0.3 0.7 1.3 2 2.9 3.6 4.4 5.4 6.3 7.5
40×80B 0.1 0.3 0.5 0.8 1.2 1.5 1.9 2.2 2.5 2.9
50×50 0.4 1 2.2 3.5 4.8 6.3 7.7 9.2 11 12
50×60A 0.4 0.8 2 2.5 3.8 5.1 6.6 8.1 9.3 10
50×60B 0.2 0.6 1.4 2.2 3.6 4.7 5.7 6.8 8 9.1
60×60 0.3 0.6 1.7 2.3 3.1 4 4.9 5.7 7 8.1
60×80A 0.2 0.5 1 1.7 2.3 3 3.7 4.5 5.2 6
60×80B 0.1 0.3 0.6 0.9 1.4 1.8 2.3 2.8 3.3 3.8
80×100A 0.1 0.3 0.7 1.1 1.5 2.1 2.5 3 3.5 3.9
80×100B 0.1 0.2 0.4 0.7 1 1.3 1.7 2 2.3 2.6
角パイプの厚み1.38ミリのデータ(たわみ測定A)
長さ L=1,000mm
TOPへ戻る
荷重→
型サイズ↓
0.5Kg 1.0Kg 2.0Kg 3.0Kg 4.0Kg 5.0Kg 6.0Kg 7.0Kg 8.0Kg 9.0Kg
↓計測値の単位はミリ/mmです。↓
20×20 4.0 8.4 19 26 36 46 58 67 77 85
20×30A 2.9 6.2 12 18 24 30 37 44 51 59
20×30B 1.7 3.6 7.6 11 14 18 22 26 30 33
20×40A 1.6 4.6 10 14 20 26 31 37 43 49
20×40B 0.4 0.7 3 4.9 6.9 9 10 12 14 16
20×60A 1.7 3.4 7.2 11 14 17 20 24 28 31
20×60B 0.1 0.4 1.2 2 2.8 3.6 4.5 5.3 6.2 6.9
30×30 1.1 2.6 5.2 7.8 10 12 15 17 20 22
30×50A 0.9 1.9 3.8 5.9 8 10 11 13 14 16
30×50B 0.4 0.9 1.9 2.9 4 5 6.1 7.1 8.1 9.2
30×60A 0.7 1.5 3.3 5.1 7.1 9 10 11 12 14
30×60B 0.1 0.3 1 1.7 2.4 3 3.7 4.3 5.1 5.8
30×80A 0.6 1.3 2.8 4.4 5.8 7.1 8.5 9.8 10 12
30×80B 0.2 0.3 0.7 1.1 1.6 2 2.4 2.8 3.2 3.6
40×40 0.5 1.1 2.5 3.8 5.1 6.5 7.8 9.1 10 11
50×50 0.3 0.7 1.5 2.2 3 3.8 4.7 5.5 6.3 7.2
60×60 0.2 0.4 0.9 1.3 1.8 2.3 2.8 3.3 3.8 4.3
80×80 0.1 0.2 0.4 0.7 1 1.2 1.5 1.8 2.2 2.5
角パイプの厚み1.84ミリのデータ(たわみ測定A)
長さ L=1,000mm
TOPへ戻る
荷重→
型サイズ↓
0.5Kg 1.0Kg 2.0Kg 3.0Kg 4.0Kg 5.0Kg 6.0Kg 7.0Kg 8.0Kg 9.0Kg
↓計測値の単位はミリ/mmです。↓
30×30 1 2.1 4.4 6.8 9.1 11 13 15 17 20
30×100A 0.5 1 2 3.1 4.3 5.4 6.7 7.8 9.2 9.7
30×100B 0.1 0.1 0.3 0.4 0.7 0.9 1.2 1.4 1.7 2
50×50 0.2 0.4 1 1.5 2.1 2.6 3.2 3.7 4.3 4.9
60×60 0.1 0.3 0.6 0.9 1.2 1.6 1.9 2.2 2.5 2.9
荷重→
型サイズ↓
10Kg 15Kg 20Kg 25Kg 30Kg 35Kg 40Kg 45Kg 50Kg 55Kg
↓計測値の単位はミリ/mmです。↓
30×30 23 36 41 58
30×100A 10 17 23 30 36 43 51 58 61 73
30×100B 3 4.3 5.6 6.9 8.3 9.7 11 12 13 14
50×50 5.5 8.6 11 14 17 20 23 26 29 32
60×60 3.3 5.1 7 8.8 10 12 14 16 18 20
角パイプの厚み3.22ミリのデータ(たわみ測定A)
長さ L=1,000mm
TOPへ戻る
荷重→
型サイズ↓
0.5Kg 1.0Kg 2.0Kg 3.0Kg 4.0Kg 5.0Kg 6.0Kg 7.0Kg 8.0Kg 9.0Kg
↓計測値の単位はミリ/mmです。↓
50×50 0.2 0.3 0.7 1 1.3 1.7 2 2.3 2.6 3
50×60A 0.1 0.2 0.5 0.8 1 1.5 1.9 2.3 2.8 3.2
50×60B 0.1 0.2 0.4 0.6 0.9 1.3 1.6 1.9 2.2 2.5
60×60 0.1 0.2 0.4 0.6 0.8 1 1.2 1.4 1.7 1.9
荷重→
型サイズ↓
10Kg 15Kg 20Kg 25Kg 30Kg 35Kg 40Kg 45Kg 50Kg 55Kg
↓計測値の単位はミリ/mmです。↓
50×50 3.2 4.9 6.7 8.5 10 12 14 16 18 19
50×60A 2.9 4.5 6.1 7.8 9.4 10 12 14 16 17
50×60B 2.7 4 5.4 7.2 8.9 10 11 13 15 16
60×60 2.1 3.4 4.9 6.3 7.6 9 10 12 13 14
角パイプの厚み5.06ミリのデータ(たわみ測定A)
長さ L=1,000mm
TOPへ戻る
荷重→
型サイズ↓
0.5Kg 1.0Kg 2.0Kg 3.0Kg 4.0Kg 5.0Kg 6.0Kg 7.0Kg 8.0Kg 9.0Kg
↓計測値の単位はミリ/mmです。↓
30×30 0.5 1.1 2.3 3.6 4.9 6.3 7.5 8.8 10 11
荷重→
型サイズ↓
10Kg 15Kg 20Kg 25Kg 30Kg 35Kg 40Kg 45Kg 50Kg 55Kg
↓計測値の単位はミリ/mmです。↓
30×30 12 18 25 32 39 46 53 60 66 73






角パイプの厚み0.92ミリのデータ
長さ L=3,000mm
TOPへ戻る
荷重→
型サイズ↓
0.1Kg 0.2Kg 0.3Kg 0.4Kg 0.5Kg 0.6Kg 0.7Kg 0.8Kg 0.9Kg 1.0Kg
↓計測値の単位はミリ/mmです。↓
20×20 25 51 79
20×30 13 25 38 53 66 80
20×40 10 18 28 38 49 59 69 78 89 99
20×50 7 13 20 27 35 42 51 61 68 76
20×60 6 12 19 26 32 39 45 52 58 64
30×30 7 15 24 32 41 50 58 67 75 85
30×40 5 9 14 19 25 30 35 40 46 51
30×50 3 6 9 13 16 20 23 27 31 34
30×60 2 5 7 10 13 16 18 22 25 28
40×40 3 5 8 11 14 17 20 23 26 29
荷重→
型サイズ↓
0.5Kg 1.0Kg 2.0Kg 3.0Kg 4.0Kg 5.0Kg 6.0Kg 7.0Kg 8.0Kg 9.0Kg
↓計測値の単位はミリ/mmです。↓
30×80 13 25 49 72 95
30×100 7 14 30 46 64 81
40×80 6 12 25 40 54 69
50×50 8 18 41 65
50×60 6 13 30 48 65 83
60×60 5 11 24 39 53
80×100 2 4 7 18 19 22 28 34 40 45
角パイプの厚み1.38ミリのデータ
長さ L=3,000mm
TOPへ戻る
荷重→
型サイズ↓
0.1Kg 0.2Kg 0.3Kg 0.4Kg 0.5Kg 0.6Kg 0.7Kg 0.8Kg 0.9Kg 1.0Kg
↓計測値の単位はミリ/mmです。↓
20×20 16 35 54 75 94
20×30 9 17 27 36 46 56 65 75 85
20×40 7 13 20 26 33 40 48 54 62 69
20×60 4 7 11 15 19 23 27 31 35 39
30×30 5 10 15 20 26 31 36 41 47 57
30×50 3 5 7 9 12 14 17 19 22 24
荷重→
型サイズ↓
0.5Kg 1.0Kg 2.0Kg 3.0Kg 4.0Kg 5.0Kg 6.0Kg 7.0Kg 8.0Kg 9.0Kg
↓計測値の単位はミリ/mmです。↓
30×60 10 19 40 60 79 98
30×80 7 13 27 42 52 71 85 99
40×40 10 20 46 69 92
50×50 7 14 29 44 60 75 88
60×60 4 7 15 23 31 47 55 63 71
角パイプの厚み1.84ミリのデータ
長さ L=3,000mm
TOPへ戻る
荷重→
型サイズ↓
0.5Kg 1.0Kg 2.0Kg 3.0Kg 4.0Kg 5.0Kg 6.0Kg 7.0Kg 8.0Kg 9.0Kg
↓計測値の単位はミリ/mmです。↓
30×30 20 40 83
30×100 5 9 17 27 38 48 58 67 76 86
50×50 4 8 18 28 39 49 59 70 80 90
60×60 3 5 10 15 21 26 32 38 43 49
角パイプの厚み3.22ミリのデータ
長さ L=3,000mm
TOPへ戻る
荷重→
型サイズ↓
0.5Kg 1.0Kg 2.0Kg 3.0Kg 4.0Kg 5.0Kg 6.0Kg 7.0Kg 8.0Kg 9.0Kg
↓計測値の単位はミリ/mmです。↓
50×50 3 6 12 18 24 30 36 43 49 55
50×60 3 5 9 14 19 23 28 33 37 42
60×60 2 4 7 11 15 18 22 26 30 34
角パイプの厚み5.06ミリのデータ
長さ L=3,000mm
TOPへ戻る
荷重→
型サイズ↓
0.5Kg 1.0Kg 2.0Kg 3.0Kg 4.0Kg 5.0Kg 6.0Kg 7.0Kg 8.0Kg 9.0Kg
↓計測値の単位はミリ/mmです。↓
30×30 10 20 42 64 86
角パイプの厚み0.92ミリのデータ
長さ L=2,000mm
TOPへ戻る
荷重→
型サイズ↓
0.1Kg 0.2Kg 0.3Kg 0.4Kg 0.5Kg 0.6Kg 0.7Kg 0.8Kg 0.9Kg 1.0Kg
↓計測値の単位はミリ/mmです。↓
20×20 18 34 53 72 90
20×30 9 18 28 37 47 57 67 77 88 96
20×40 7 15 20 28 36 42 49 56 63 69
20×50 4 8 13 19 24 30 36 41 47 53
20×60 4 8 12 17 21 25 30 35 39 44
30×30 4 9 15 22 29 35 41 50 56 62
30×40 3 6 9 13 16 19 23 27 31 35
30×50 2 4 6 9 11 14 16 19 21 24
30×60 2 3 5 7 9 11 13 15 17 19
40×40 2 3 5 8 9 11 13 15 17 19
荷重→
型サイズ↓
0.5Kg 1.0Kg 2.0Kg 3.0Kg 4.0Kg 5.0Kg 6.0Kg 7.0Kg 8.0Kg 9.0Kg
↓計測値の単位はミリ/mmです。↓
30×80 6 14 32 48 65 82
30×100 5 10 22 36 49 62 75 87
40×80 4 8 18 29 41 52 64
50×50 7 17 36 55 74 90
50×60 5 12 28 42 56 70
60×60 4 9 19 32 43 54 65 75
80×100 1 3 5 10 14 17 23 28 34 38
角パイプの厚み1.38ミリのデータ
長さ L=2,000mm
TOPへ戻る
荷重→
型サイズ↓
0.1Kg 0.2Kg 0.3Kg 0.4Kg 0.5Kg 0.6Kg 0.7Kg 0.8Kg 0.9Kg 1.0Kg
↓計測値の単位はミリ/mmです。↓
20×20 11 23 35 49 63 76 89
20×30 7 13 20 26 33 40 47 54 61 68
20×40 5 9 13 18 22 27 32 36 41 45
20×60 3 5 7 10 13 15 18 21 24 27
30×30 4 7 10 14 18 23 27 30 35 39
30×50 2 3 4 6 8 9 11 13 15 17
荷重→
型サイズ↓
0.5Kg 1.0Kg 2.0Kg 3.0Kg 4.0Kg 5.0Kg 6.0Kg 7.0Kg 8.0Kg 9.0Kg
↓計測値の単位はミリ/mmです。↓
30×60 6 13 27 41 55 69 83
30×80 4 9 19 30 41 51 61 71 81
40×40 8 16 35 52 69 86
50×50 4 9 20 33 44 55 65 75 85 95
60×60 2 5 11 18 25 32 38 44 49 55
角パイプの厚み1.84ミリのデータ
長さ L=2,000mm
TOPへ戻る
荷重→
型サイズ↓
0.5Kg 1.0Kg 2.0Kg 3.0Kg 4.0Kg 5.0Kg 6.0Kg 7.0Kg 8.0Kg 9.0Kg
↓計測値の単位はミリ/mmです。↓
30×30 14 29 61 93
30×100 3 6 12 19 26 32 39 46 52 59
50×50 3 6 14 21 30 38 46 54 61 69
60×60 2 4 7 11 16 20 24 28 33 37
角パイプの厚み3.22ミリのデータ
長さ L=2,000mm
TOPへ戻る
荷重→
型サイズ↓
0.5Kg 1.0Kg 2.0Kg 3.0Kg 4.0Kg 5.0Kg 6.0Kg 7.0Kg 8.0Kg 9.0Kg
↓計測値の単位はミリ/mmです。↓
50×50 3 4 8 12 17 21 26 31 36 40
50×60 2 3 6 10 14 17 21 25 28 32
60×60 2 3 5 8 11 14 17 20 23 26
角パイプの厚み5.06ミリのデータ
長さ L=2,000mm
TOPへ戻る
荷重→
型サイズ↓
0.5Kg 1.0Kg 2.0Kg 3.0Kg 4.0Kg 5.0Kg 6.0Kg 7.0Kg 8.0Kg 9.0Kg
↓計測値の単位はミリ/mmです。↓
30×30 7 14 29 44 60 76 91
角パイプの厚み0.92ミリのデータ
長さ L=1,000mm
TOPへ戻る
荷重→
型サイズ↓
0.1Kg 0.2Kg 0.3Kg 0.4Kg 0.5Kg 0.6Kg 0.7Kg 0.8Kg 0.9Kg 1.0Kg
↓計測値の単位はミリ/mmです。↓
20×20 8 17 28 39 49 60 69 80 90
20×30 5 9 14 19 24 30 35 40 46 51
20×40 3 7 11 15 20 24 28 32 36 39
20×50 3 6 9 13 16 20 25 28 32 35
20×60 2 4 7 9 13 16 18 21 24 26
30×30 3 6 9 13 16 20 24 28 32 36
30×40 2 4 5 7 10 12 14 16 18 20
30×50 2 3 4 5 7 8 10 11 13 14
30×60 1 2 3 4 5 7 8 10 11 12
40×40 1 2 3 4 5 7 8 10 12 14
荷重→
型サイズ↓
0.5Kg 1.0Kg 2.0Kg 3.0Kg 4.0Kg 5.0Kg 6.0Kg 7.0Kg 8.0Kg 9.0Kg
↓計測値の単位はミリ/mmです。↓
30×80 4 8 19 31 42 53 64 75 86
30×100 3 5 14 22 32 41 51 61 70 81
40×80 2 5 12 21 28 35 44 52 60
50×50 3 6 21 35 50 65
50×60 3 9 21 32 41 53 65
60×60 3 6 14 22 31 41 49 60 69
80×100 1 2 3 7 11 15 19 23 27 32
角パイプの厚み1.38ミリのデータ
長さ L=1,000mm
TOPへ戻る
荷重→
型サイズ↓
0.1Kg 0.2Kg 0.3Kg 0.4Kg 0.5Kg 0.6Kg 0.7Kg 0.8Kg 0.9Kg 1.0Kg
↓計測値の単位はミリ/mmです。↓
20×20 6 12 19 26 35 42 50 57 64 71
20×30 3 7 10 14 17 20 24 28 32 36
20×40 3 5 8 11 14 17 19 22 24 27
20×60 2 3 4 5 6 8 9 11 12 14
30×30 2 4 6 8 11 14 16 19 22 24
30×50 1 2 3 4 4 5 6 7 8 9
荷重→
型サイズ↓
0.5Kg 1.0Kg 2.0Kg 3.0Kg 4.0Kg 5.0Kg 6.0Kg 7.0Kg 8.0Kg 9.0Kg
↓計測値の単位はミリ/mmです。↓
30×60 4 8 17 26 35 44 52 60 68 77
30×80 2 5 11 18 25 33 39 45 52 58
40×40 4 8 19 30 40 51 61 71 82 92
50×50 3 5 12 21 28 35 43 51 58 65
60×60 2 3 8 12 17 22 26 30 35 39
角パイプの厚み1.84ミリのデータ
長さ L=1,000mm
TOPへ戻る
荷重→
型サイズ↓
0.5Kg 1.0Kg 2.0Kg 3.0Kg 4.0Kg 5.0Kg 6.0Kg 7.0Kg 8.0Kg 9.0Kg
↓計測値の単位はミリ/mmです。↓
30×30 7 15 36 54 73 94
30×100 2 3 7 12 16 21 26 30 35 39
50×50 2 3 8 14 19 25 31 37 42 47
60×60 2 3 5 7 10 12 16 19 22 25
角パイプの厚み3.22ミリのデータ
長さ L=1,000mm
TOPへ戻る
荷重→
型サイズ↓
0.5Kg 1.0Kg 2.0Kg 3.0Kg 4.0Kg 5.0Kg 6.0Kg 7.0Kg 8.0Kg 9.0Kg
↓計測値の単位はミリ/mmです。↓
50×50 1 2 5 8 11 14 17 21 25 29
50×60 1 2 4 6 9 11 14 16 18 21
60×60 1 2 4 5 7 9 11 13 15 17
角パイプの厚み5.06ミリのデータ
長さ L=1,000mm
TOPへ戻る
荷重→
型サイズ↓
0.5Kg 1.0Kg 2.0Kg 3.0Kg 4.0Kg 5.0Kg 6.0Kg 7.0Kg 8.0Kg 9.0Kg
↓計測値の単位はミリ/mmです。↓
30×30 4 8 17 27 37 48 57 68 77 88


2001 CREATOR ASANO CO.,LTD.
